MEQ系列助磁同步磁阻电机

{MEQ系列是采用新型助磁同步磁阻电机技术设计制造的小体积、全封闭、自扇风冷超高效三相助磁同步磁阻电动机。能效符合国标一级能效要求（IEC TS 60034-30-2:IE5），具有效率高、体积小、起动转矩大、噪声振动低等特点。

立即咨询

产品概述
技术规格表
安装及外形尺寸

MEQ系列是采用新型助磁同步磁阻电机技术设计制造的小体积、全封闭、自扇风冷超高效三相助磁同步磁阻电动机。能效符合国标一级能效要求（IEC TS 60034-30-2:IE5），具有效率高、体积小、起动转矩大、噪声振动低等特点。电机内部不含稀土永磁材料，结构简单、稳定可靠。相对标准异步电机，体积缩小一个机座号，但轴伸及法兰接口尺寸不变，减小体积的同时便于现场安装替换。用于驱动各种通用机械设备，如风机、水泵、空压机、纺织机械等各种工业自动化领域设备。

技术规范：
电机类型	助磁同步磁阻电机	能效等级	国标一级能效（IEC TS 60034-30-2:IE5）
电压等级	AC 380V	振动等级	B
绝缘等级	F	防护等级	IP55
冷却方式	IC411 自扇风冷/IC416强制风冷	安装方式	B3/B35/B5或其它
传感器	无编码器/增量式编码器等	轴伸方式	光轴/单键槽或其它定制
使用环境	海拔：1000米以下温度：-15℃~40℃

MEQ系列紧凑型助磁同步磁阻电机规格表（IE5能效紧凑型标准异步电机轴伸止口尺寸）
功率	机座号		型号规格	能效等级	电压	电流	极数	频率	转速	转矩	效率	功率因数
kW	标准异步	MEQ 系列	型号规格	能效等级	V	A	极数	Hz	r/min	N.m	%	功率因数
2.2	132S	112M	MEQ-112M-2.2-750-T4-FI□□-□	IE5	380	4.7	10	62.5	750	28.0	87.2	0.89
3	132M	112M	MEQ-112M-3-750-T4-FI□□-□	IE5	380	6.3	10	62.5	750	38.2	88.4	0.89
4	160M	132S	MEQ-132S-4-750-T4-FI□□-□	IE5	380	8.3	10	62.5	750	50.9	89.4	0.89
5.5	160M	132M	MEQ-132M-5.5-750-T4-FI□□-□	IE5	380	11.3	10	62.5	750	70.0	90.4	0.89
7.5	160L	160M	MEQ-160M-7.5-750-T4-FI□□-□	IE5	380	15.2	8	50.0	750	95.5	91.3	0.89
11	180L	160L	MEQ-160L-11-750-T4-FI□□-□	IE5	380	22.1	8	50.0	750	140.1	92.2	0.89
15	200L	180M	MEQ-180M-15-750-T4-FI□□-□	IE5	380	29.9	8	50.0	750	191.0	92.9	0.89
18.5	225S	200L	MEQ-200L-18.5-750-T4-FI□□-□	IE5	380	36.8	8	50.0	750	235.6	93.3	0.89
22	225M	200L	MEQ-200L-22-750-T4-FI□□-□	IE5	380	43.6	8	50.0	750	280.1	93.6	0.89
30	250M	225S	MEQ-225S-30-750-T4-FI□□-□	IE5	380	59.1	8	50.0	750	382.0	94.1	0.89
37	280S	250M	MEQ-250M-37-750-T4-FI□□-□	IE5	380	72.6	8	50.0	750	471.1	94.4	0.89
45	280M	250M	MEQ-250M-45-750-T4-FI□□-□	IE5	380	88.1	8	50.0	750	573.0	94.7	0.89
55	315S	280S	MEQ-280S-55-750-T4-FI□□-□	IE5	380	107.4	8	50.0	750	700.3	94.9	0.89
75	315M	280S	MEQ-280S-75-750-T4-FI□□-□	IE5	380	145.9	8	50.0	750	955.0	95.3	0.89
90	315L	280M	MEQ-280M-90-750-T4-FI□□-□	IE5	380	174.7	8	50.0	750	1146.0	95.5	0.89
110	315L	315S	MEQ-315S-110-750-T4-FI□□-□	IE5	380	213.0	8	50.0	750	1400.7	95.7	0.89
132	355M	315L	MEQ-315L-132-750-T4-FI□□-□	IE5	380	252.3	8	50.0	750	1680.8	95.9	0.9
160	355M	315L	MEQ-315L-160-750-T4-FI□□-□	IE5	380	305.2	8	50.0	750	2037.3	96.1	0.9
185	355L	315L	MEQ-315L-185-750-T4-FI□□-□	IE5	380	352.5	8	50.0	750	2355.7	96.2	0.9
200	355L	315L	MEQ-315L-200-750-T4-FI□□-□	IE5	380	381.1	8	50.0	750	2546.7	96.2	0.9
3	132S	112M	MEQ-112M-3-1000-T4-FI□□-□	IE5	380	6.1	10	83.3	1000	28.7	90.6	0.89
4	132M	112M	MEQ-112M-4-1000-T4-FI□□-□	IE5	380	8.1	10	83.3	1000	38.2	91.4	0.89
5.5	132M	132S	MEQ-132S-5.5-1000-T4-FI□□-□	IE5	380	11.1	10	83.3	1000	52.5	92.2	0.89
7.5	160M	132M	MEQ-132M-7.5-1000-T4-FI□□-□	IE5	380	15.0	10	83.3	1000	71.6	92.9	0.89
11	160L	160M	MEQ-160M-11-1000-T4-FI□□-□	IE5	380	21.8	8	66.7	1000	105.1	93.7	0.89
15	180L	160L	MEQ-160L-15-1000-T4-FI□□-□	IE5	380	29.5	8	66.7	1000	143.3	94.3	0.89
18.5	200L	180M	MEQ-180M-18.5-1000-T4-FI□□-□	IE5	380	36.2	8	66.7	1000	176.7	94.6	0.89
22	200L	180L	MEQ-180L-22-1000-T4-FI□□-□	IE5	380	43.0	8	66.7	1000	210.1	94.9	0.89
30	225M	200L	MEQ-200L-30-1000-T4-FI□□-□	IE5	380	58.3	8	66.7	1000	286.5	95.3	0.89
37	250M	225S	MEQ-225S-37-1000-T4-FI□□-□	IE5	380	71.7	8	66.7	1000	353.4	95.6	0.89
45	280S	250M	MEQ-250M-45-1000-T4-FI□□-□	IE5	380	87.1	8	66.7	1000	429.8	95.8	0.89
55	280M	250M	MEQ-250M-55-1000-T4-FI□□-□	IE5	380	106.2	8	66.7	1000	525.3	96.0	0.89
75	315S	280S	MEQ-280S-75-1000-T4-FI□□-□	IE5	380	144.4	8	66.7	1000	716.3	96.3	0.89
90	315M	280S	MEQ-280S-90-1000-T4-FI□□-□	IE5	380	172.9	8	66.7	1000	859.5	96.5	0.89
110	315L	280S	MEQ-280S-110-1000-T4-FI□□-□	IE5	380	211.1	8	66.7	1000	1050.5	96.6	0.89
132	315L	280M	MEQ-280M-132-1000-T4-FI□□-□	IE5	380	252.8	8	66.7	1000	1260.6	96.8	0.89
160	355M	315L	MEQ-315L-160-1000-T4-FI□□-□	IE5	380	302.6	8	66.7	1000	1528.0	96.9	0.9
185	355M	315L	MEQ-315L-185-1000-T4-FI□□-□	IE5	380	349.6	8	66.7	1000	1766.8	97.0	0.9
200	355M	315L	MEQ-315L-200-1000-T4-FI□□-□	IE5	380	377.9	8	66.7	1000	1910.0	97.0	0.9
220	355L	315L	MEQ-315L-220-1000-T4-FI□□-□	IE5	380	415.7	8	66.7	1000	2101.0	97.0	0.9
250	355L	315L	MEQ-315L-250-1000-T4-FI□□-□	IE5	380	472.4	8	66.7	1000	2387.5	97.0	0.9
5.5	132S	112M	MEQ-112M-5.5-1500-T4-FI□□-□	IE5	380	10.9	10	125.0	1500	35.0	93.4	0.89
7.5	132M	132S	MEQ-132S-7.5-1500-T4-FI□□-□	IE5	380	14.8	10	125.0	1500	47.8	94.0	0.89
11	160M	132M	MEQ-132M-11-1500-T4-FI□□-□	IE5	380	21.6	10	125.0	1500	70.0	94.6	0.89
15	160L	160M	MEQ-160M-15-1500-T4-FI□□-□	IE5	380	29.2	8	100.0	1500	95.5	95.1	0.89
18.5	180M	160L	MEQ-160L-18.5-1500-T4-FI□□-□	IE5	380	35.6	8	100.0	1500	117.8	95.3	0.9
22	180L	160L	MEQ-160L-22-1500-T4-FI□□-□	IE5	380	42.2	8	100.0	1500	140.1	95.5	0.9
30	200L	180M	MEQ-180M-30-1500-T4-FI□□-□	IE5	380	57.3	8	100.0	1500	191.0	95.9	0.9
37	225S	200L	MEQ-200L-37-1500-T4-FI□□-□	IE5	380	70.6	8	100.0	1500	235.6	96.1	0.9
45	225M	200L	MEQ-200L-45-1500-T4-FI□□-□	IE5	380	85.7	8	100.0	1500	286.5	96.3	0.9
55	250M	225S	MEQ-225S-55-1500-T4-FI□□-□	IE5	380	104.5	8	100.0	1500	350.2	96.5	0.9
75	280S	250M	MEQ-250M-75-1500-T4-FI□□-□	IE5	380	142.2	8	100.0	1500	477.5	96.7	0.9
90	280M	250M	MEQ-250M-90-1500-T4-FI□□-□	IE5	380	170.2	8	100.0	1500	573.0	96.9	0.9
110	315S	280S	MEQ-280S-110-1500-T4-FI□□-□	IE5	380	205.6	8	100.0	1500	700.3	97.0	0.91
132	315M	280S	MEQ-280S-132-1500-T4-FI□□-□	IE5	380	246.4	8	100.0	1500	840.4	97.1	0.91
160	315L	280S	MEQ-280S-160-1500-T4-FI□□-□	IE5	380	298.4	8	100.0	1500	1018.7	97.2	0.91
185	315L	280M	MEQ-280M-185-1500-T4-FI□□-□	IE5	380	344.7	8	100.0	1500	1177.8	97.3	0.91
200	315L	315S	MEQ-315S-200-1500-T4-FI□□-□	IE5	380	372.2	8	100.0	1500	1273.3	97.4	0.91
220	355M	315S	MEQ-315S-220-1500-T4-FI□□-□	IE5	380	405.0	8	100.0	1500	1400.7	97.4	0.92
250	355M	315L	MEQ-315L-250-1500-T4-FI□□-□	IE5	380	460.2	8	100.0	1500	1591.7	97.4	0.92
280	355L	315L	MEQ-315L-280-1500-T4-FI□□-□	IE5	380	515.5	8	100.0	1500	1782.7	97.4	0.92
315	355L	315L	MEQ-315L-315-1500-T4-FI□□-□	IE5	380	579.9	8	100.0	1500	2005.5	97.4	0.92
355	355L	315L	MEQ-315L-355-1500-T4-FI□□-□	IE5	380	653.5	8	100.0	1500	2260.2	97.4	0.92
5.5	132S	112M	MEQ-112M-5.5-3000-T4-FI□□-□	IE5	380	11.0	10	250.0	3000	17.5	92.6	0.89
7.5	132S	112M	MEQ-112M-7.5-3000-T4-FI□□-□	IE5	380	14.9	10	250.0	3000	23.9	93.3	0.89
11	160M	132S	MEQ-132S-11-3000-T4-FI□□-□	IE5	380	21.7	10	250.0	3000	35.0	94.0	0.89
15	160M	132S	MEQ-132S-15-3000-T4-FI□□-□	IE5	380	29.4	10	250.0	3000	47.8	94.5	0.89
18.5	160L	132S	MEQ-132S-18.5-3000-T4-FI□□-□	IE5	380	36.1	10	250.0	3000	58.9	94.9	0.89
22	180M	160M	MEQ-160M-22-3000-T4-FI□□-□	IE5	380	42.9	8	200.0	3000	70.0	95.1	0.89
30	200L	180M	MEQ-180M-30-3000-T4-FI□□-□	IE5	380	58.2	8	200.0	3000	95.5	95.5	0.89
37	200L	180M	MEQ-180M-37-3000-T4-FI□□-□	IE5	380	71.6	8	200.0	3000	117.8	95.8	0.89
45	225M	200L	MEQ-200L-45-3000-T4-FI□□-□	IE5	380	86.9	8	200.0	3000	143.3	96.0	0.89
55	250M	225S	MEQ-225S-55-3000-T4-FI□□-□	IE5	380	103.6	8	200.0	3000	175.1	96.2	0.91
75	280S	250M	MEQ-250M-75-3000-T4-FI□□-□	IE5	380	140.9	8	200.0	3000	238.8	96.5	0.91
90	280M	250M	MEQ-250M-90-3000-T4-FI□□-□	IE5	380	168.9	8	200.0	3000	286.5	96.6	0.91
110	315S	280S	MEQ-280S-110-3000-T4-FI□□-□	IE5	380	206.0	8	200.0	3000	350.2	96.8	0.91
132	315M	280S	MEQ-280S-132-3000-T4-FI□□-□	IE5	380	246.9	8	200.0	3000	420.2	96.9	0.91
160	315L	280S	MEQ-280S-160-3000-T4-FI□□-□	IE5	380	299.0	8	200.0	3000	509.3	97.0	0.91
185	315L	280S	MEQ-280S-185-3000-T4-FI□□-□	IE5	380	345.4	8	200.0	3000	588.9	97.1	0.91
200	315L	280S	MEQ-280S-200-3000-T4-FI□□-□	IE5	380	373.0	8	200.0	3000	636.7	97.2	0.91
220	355M	315S	MEQ-315S-220-3000-T4-FI□□-□	IE5	380	410.3	8	200.0	3000	700.3	97.2	0.91
250	355M	315S	MEQ-315S-250-3000-T4-FI□□-□	IE5	380	466.2	8	200.0	3000	795.8	97.2	0.91
280	355L	315S	MEQ-315S-280-3000-T4-FI□□-□	IE5	380	522.2	8	200.0	3000	891.3	97.2	0.91
315	355L	315S	MEQ-315S-315-3000-T4-FI□□-□	IE5	380	587.5	8	200.0	3000	1002.8	97.2	0.91
355	355L	315S	MEQ-315S-355-3000-T4-FI□□-□	IE5	380	662.1	8	200.0	3000	1130.1	97.2	0.91

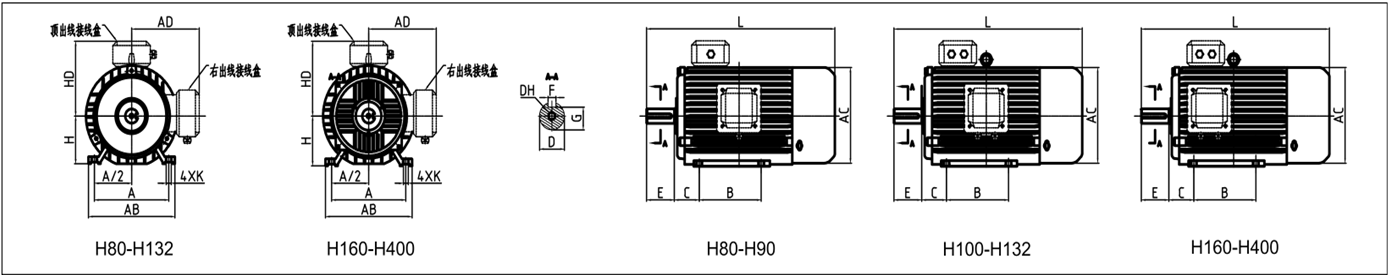

IM B3安装及外形尺寸	B3安装尺寸（mm）											B3外形尺寸（mm）
型号规格	机座						轴伸					B3外形尺寸（mm）
型号规格	H	A	A/2	B	C	K	D	E	F	DH	G	AB	AC	AD	HD	L
MEQ-112M-2.2-750-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-112M-3-750-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-132S-4-750-B3	132	216	108	140	108	12	42	110	12	M16×36	37	270	275	210	213	513
MEQ-132M-5.5-750-B3	132	216	108	178	108	12	42	110	12	M16×36	37	270	275	210	213	551
MEQ-160M-7.5-750-B3	160	254	127	210	108	14.5	42	110	12	M16×36	37	320	330	255	260	610
MEQ-160L-11-750-B3	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	320	330	255	260	668
MEQ-180M-15-750-B3	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	355	380	280	275	703
MEQ-200L-18.5-750-B3	200	318	159	305	149	18.5	60	140	18	M20×42	53	395	420	305	305	809
MEQ-200L-22-750-B3	200	318	159	305	149	18.5	60	140	18	M20×42	53	395	420	305	305	809
MEQ-225S-30-750-B3	225	356	178	286	168	18.5	65	140	18	M20×42	58	435	470	335	335	834
MEQ-250M-37-750-B3	250	406	203	349	190	24	75	140	20	M20×42	67.5	490	510	370	365	940
MEQ-250M-45-750-B3	250	406	203	349	190	24	75	140	20	M20×42	67.5	490	510	370	365	940
MEQ-280S-55-750-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280S-75-750-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280M-90-750-B3	280	457	228.5	419	216	24	80	170	22	M20×42	71	550	580	410	400	1075
MEQ-315S-110-750-B3	315	508	254	406	216	28	80	170	22	M20×42	71	635	645	530	530	1199
MEQ-315L-132-750-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-160-750-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-185-750-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-200-750-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-112M-3-1000-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-112M-4-1000-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-132S-5.5-1000-B3	132	216	108	140	89	12	38	80	10	M12×28	33	270	275	210	213	464
MEQ-132M-7.5-1000-B3	132	216	108	178	108	12	42	110	12	M16×36	37	270	275	210	213	551
MEQ-160M-11-1000-B3	160	254	127	210	108	14.5	42	110	12	M16×36	37	320	330	255	260	610
MEQ-160L-15-1000-B3	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	320	330	255	260	668
MEQ-180M-18.5-1000-B3	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	355	380	280	275	703
MEQ-180L-22-1000-B3	180	279	139.5	279	133	14.5	55	110	16	M20×42	49	355	380	280	275	741
MEQ-200L-30-1000-B3	200	318	159	305	149	18.5	60	140	18	M20×42	53	395	420	305	305	809
MEQ-225S-37-1000-B3	225	356	178	286	168	18.5	65	140	18	M20×42	58	435	470	335	335	834
MEQ-250M-45-1000-B3	250	406	203	349	190	24	75	140	20	M20×42	67.5	490	510	370	365	940
MEQ-250M-55-1000-B3	250	406	203	349	190	24	75	140	20	M20×42	67.5	490	510	370	365	940
MEQ-280S-75-1000-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280S-90-1000-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280S-110-1000-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280M-132-1000-B3	280	457	228.5	419	216	24	80	170	22	M20×42	71	550	580	410	400	1075
MEQ-315L-160-1000-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-185-1000-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-200-1000-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-220-1000-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-250-1000-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-112M-5.5-1500-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-132S-7.5-1500-B3	132	216	108	140	89	12	38	80	10	M12×28	33	270	275	210	213	464
MEQ-132M-11-1500-B3	132	216	108	178	108	12	42	110	12	M16×36	37	270	275	210	213	551
MEQ-160M-15-1500-B3	160	254	127	210	108	14.5	42	110	12	M16×36	37	320	330	255	260	610
MEQ-160L-18.5-1500-B3	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	320	330	255	260	668
MEQ-160L-22-1500-B3	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	320	330	255	260	668
MEQ-180M-30-1500-B3	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	355	380	280	275	703
MEQ-200L-37-1500-B3	200	318	159	305	149	18.5	60	140	18	M20×42	53	395	420	305	305	809
MEQ-200L-45-1500-B3	200	318	159	305	149	18.5	60	140	18	M20×42	53	395	420	305	305	809
MEQ-225S-55-1500-B3	225	356	178	286	168	18.5	65	140	18	M20×42	58	435	470	335	335	834
MEQ-250M-75-1500-B3	250	406	203	349	190	24	75	140	20	M20×42	67.5	490	510	370	365	940
MEQ-250M-90-1500-B3	250	406	203	349	190	24	75	140	20	M20×42	67.5	490	510	370	365	940
MEQ-280S-110-1500-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280S-132-1500-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280S-160-1500-B3	280	457	228.5	368	216	24	80	170	22	M20×42	71	550	580	410	400	1024
MEQ-280M-185-1500-B3	280	457	228.5	419	216	24	80	170	22	M20×42	71	550	580	410	400	1075
MEQ-315S-200-1500-B3	315	508	254	406	216	28	80	170	22	M20×42	71	635	645	530	530	1199
MEQ-315S-220-1500-B3	315	508	254	406	254	28	95	170	25	M24×50	86	635	645	530	530	1237
MEQ-315L-250-1500-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-280-1500-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-315-1500-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-315L-355-1500-B3	315	508	254	508	254	28	95	170	25	M24×50	86	635	645	530	530	1347
MEQ-112M-5.5-3000-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-112M-7.5-3000-B3	112	160	95	140	89	12	38	80	10	M12×28	33	230	240	190	188	438
MEQ-132S-11-3000-B3	132	216	108	140	108	12	42	110	12	M16×36	37	270	275	210	213	513
MEQ-132S-15-3000-B3	132	216	108	140	108	12	42	110	12	M16×36	37	270	275	210	213	513
MEQ-132S-18.5-3000-B3	132	216	108	140	108	12	42	110	12	M16×36	37	270	275	210	213	513
MEQ-160M-22-3000-B3	160	254	127	210	121	14.5	48	110	14	M16×36	42.5	320	330	255	260	623
MEQ-180M-30-3000-B3	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	355	380	280	275	703
MEQ-180M-37-3000-B3	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	355	380	280	275	703
MEQ-200L-45-3000-B3	200	318	159	305	149	18.5	55	110	16	M20×42	49	395	420	305	305	779
MEQ-225S-55-3000-B3	225	356	178	286	168	18.5	60	140	18	M20×42	53	435	470	335	335	834
MEQ-250M-75-3000-B3	250	406	203	349	190	24	65	140	18	M20×42	58	490	510	370	365	940
MEQ-250M-90-3000-B3	250	406	203	349	190	24	65	140	18	M20×42	58	490	510	370	365	940
MEQ-280S-110-3000-B3	280	457	228.5	368	216	24	65	140	18	M20×42	58	550	580	410	400	994
MEQ-280S-132-3000-B3	280	457	228.5	368	216	24	65	140	18	M20×42	58	550	580	410	400	994
MEQ-280S-160-3000-B3	280	457	228.5	368	216	24	65	140	18	M20×42	58	550	580	410	400	994
MEQ-280S-185-3000-B3	280	457	228.5	368	216	24	65	140	18	M20×42	58	550	580	410	400	994
MEQ-280S-200-3000-B3	280	457	228.5	368	216	24	65	140	18	M20×42	58	550	580	410	400	994
MEQ-315S-220-3000-B3	315	508	254	406	254	28	75	140	20	M20×42	67.5	635	645	530	530	1208
MEQ-315S-250-3000-B3	315	508	254	406	254	28	75	140	20	M20×42	67.5	635	645	530	530	1208
MEQ-315S-280-3000-B3	315	508	254	406	254	28	75	140	20	M20×42	67.5	635	645	530	530	1208
MEQ-315S-315-3000-B3	315	508	254	406	254	28	75	140	20	M20×42	67.5	635	645	530	530	1208
MEQ-315S-355-3000-B3	315	508	254	406	254	28	75	140	20	M20×42	67.5	635	645	530	530	1208

IM B5安装及外形尺寸	B5安装尺寸（mm）												B5外形尺寸（mm）
型号规格	轴伸					法兰							B5外形尺寸（mm）
型号规格	D	E	F	DH	G	M	N	P	R	S	T	凸缘孔数	AC	AD	HD	L
MEQ-112M-2.2-750-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-112M-3-750-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-132S-4-750-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	513
MEQ-132M-5.5-750-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	551
MEQ-160M-7.5-750-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	330	255	260	610
MEQ-160L-11-750-B5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	330	255	260	668
MEQ-180M-15-750-B5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	380	280	275	703
MEQ-200L-18.5-750-B5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	420	305	305	809
MEQ-200L-22-750-B5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	420	305	305	809
MEQ-225S-30-750-B5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	470	335	335	834
MEQ-250M-37-750-B5	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-250M-45-750-B5	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-280S-55-750-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280S-75-750-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280M-90-750-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1075
MEQ-315S-110-750-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	645	530	530	1199
MEQ-315L-132-750-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-160-750-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-185-750-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-200-750-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-112M-3-1000-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-112M-4-1000-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-132S-5.5-1000-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	275	210	213	464
MEQ-132M-7.5-1000-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	551
MEQ-160M-11-1000-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	330	255	260	610
MEQ-160L-15-1000-B5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	330	255	260	668
MEQ-180M-18.5-1000-B5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	380	280	275	703
MEQ-180L-22-1000-B5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	380	280	275	741
MEQ-200L-30-1000-B5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	420	305	305	809
MEQ-225S-37-1000-B5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	470	335	335	834
MEQ-250M-45-1000-B5	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-250M-55-1000-B5	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-280S-75-1000-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280S-90-1000-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280S-110-1000-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280M-132-1000-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1075
MEQ-315L-160-1000-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-185-1000-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-200-1000-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-220-1000-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-250-1000-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-112M-5.5-1500-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-132S-7.5-1500-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	275	210	213	464
MEQ-132M-11-1500-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	551
MEQ-160M-15-1500-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	330	255	260	610
MEQ-160L-18.5-1500-B5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	330	255	260	668
MEQ-160L-22-1500-B5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	330	255	260	668
MEQ-180M-30-1500-B5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	380	280	275	703
MEQ-200L-37-1500-B5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	420	305	305	809
MEQ-200L-45-1500-B5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	420	305	305	809
MEQ-225S-55-1500-B5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	470	335	335	834
MEQ-250M-75-1500-B5	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-250M-90-1500-B5	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-280S-110-1500-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280S-132-1500-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280S-160-1500-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1024
MEQ-280M-185-1500-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	580	410	400	1075
MEQ-315S-200-1500-B5	80	170	22	M20×42	71	600	550	660	0	24	6	8	645	530	530	1199
MEQ-315S-220-1500-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1237
MEQ-315L-250-1500-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-280-1500-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-315-1500-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-315L-355-1500-B5	95	170	25	M24×50	86	740	680	800	0	24	6	8	645	530	530	1347
MEQ-112M-5.5-3000-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-112M-7.5-3000-B5	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	240	190	188	438
MEQ-132S-11-3000-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	513
MEQ-132S-15-3000-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	513
MEQ-132S-18.5-3000-B5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	275	210	213	513
MEQ-160M-22-3000-B5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	330	255	260	623
MEQ-180M-30-3000-B5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	380	280	275	703
MEQ-180M-37-3000-B5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	380	280	275	703
MEQ-200L-45-3000-B5	55	110	16	M20×42	49	400	350	450	0	18.5	5	8	420	305	305	779
MEQ-225S-55-3000-B5	60	140	18	M20×42	53	500	450	550	0	18.5	5	8	470	335	335	834
MEQ-250M-75-3000-B5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-250M-90-3000-B5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	510	370	365	940
MEQ-280S-110-3000-B5	65	140	18	M20×42	58	600	550	660	0	24	6	8	580	410	400	994
MEQ-280S-132-3000-B5	65	140	18	M20×42	58	600	550	660	0	24	6	8	580	410	400	994
MEQ-280S-160-3000-B5	65	140	18	M20×42	58	600	550	660	0	24	6	8	580	410	400	994
MEQ-280S-185-3000-B5	65	140	18	M20×42	58	600	550	660	0	24	6	8	580	410	400	994
MEQ-280S-200-3000-B5	65	140	18	M20×42	58	600	550	660	0	24	6	8	580	410	400	994
MEQ-315S-220-3000-B5	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	645	530	530	1208
MEQ-315S-250-3000-B5	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	645	530	530	1208
MEQ-315S-280-3000-B5	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	645	530	530	1208
MEQ-315S-315-3000-B5	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	645	530	530	1208
MEQ-315S-355-3000-B5	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	645	530	530	1208

IM B35安装及外形尺寸	B35安装尺寸（mm）																		B35外形尺寸（mm）
型号规格	机座						轴伸					法兰							B35外形尺寸（mm）
型号规格	H	A	A/2	B	C	K	D	E	F	DH	G	M	N	P	R	S	T	凸缘孔数	AB	AC	AD	HD	L
MEQ-112M-2.2-750-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-112M-3-750-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-132S-4-750-B35	132	216	108	140	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	513
MEQ-132M-5.5-750-B35	132	216	108	178	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	551
MEQ-160M-7.5-750-B35	160	254	127	210	108	14.5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	320	330	255	260	610
MEQ-160L-11-750-B35	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	320	330	255	260	668
MEQ-180M-15-750-B35	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	355	380	280	275	703
MEQ-200L-18.5-750-B35	200	318	159	305	149	18.5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	395	420	305	305	809
MEQ-200L-22-750-B35	200	318	159	305	149	18.5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	395	420	305	305	809
MEQ-225S-30-750-B35	225	356	178	286	168	18.5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	435	470	335	335	834
MEQ-250M-37-750-B35	250	406	203	349	190	24	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-250M-45-750-B35	250	406	203	349	190	24	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-280S-55-750-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280S-75-750-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280M-90-750-B35	280	457	228.5	419	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1075
MEQ-315S-110-750-B35	315	508	254	406	216	28	80	170	22	M20×42	71	600	550	660	0	24	6	8	635	645	530	530	1199
MEQ-315L-132-750-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-160-750-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-185-750-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-200-750-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-112M-3-1000-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-112M-4-1000-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-132S-5.5-1000-B35	132	216	108	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	270	275	210	213	464
MEQ-132M-7.5-1000-B35	132	216	108	178	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	551
MEQ-160M-11-1000-B35	160	254	127	210	108	14.5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	320	330	255	260	610
MEQ-160L-15-1000-B35	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	320	330	255	260	668
MEQ-180M-18.5-1000-B35	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	355	380	280	275	703
MEQ-180L-22-1000-B35	180	279	139.5	279	133	14.5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	355	380	280	275	741
MEQ-200L-30-1000-B35	200	318	159	305	149	18.5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	395	420	305	305	809
MEQ-225S-37-1000-B35	225	356	178	286	168	18.5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	435	470	335	335	834
MEQ-250M-45-1000-B35	250	406	203	349	190	24	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-250M-55-1000-B35	250	406	203	349	190	24	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-280S-75-1000-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280S-90-1000-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280S-110-1000-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280M-132-1000-B35	280	457	228.5	419	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1075
MEQ-315L-160-1000-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-185-1000-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-200-1000-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-220-1000-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-250-1000-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-112M-5.5-1500-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-132S-7.5-1500-B35	132	216	108	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	270	275	210	213	464
MEQ-132M-11-1500-B35	132	216	108	178	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	551
MEQ-160M-15-1500-B35	160	254	127	210	108	14.5	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	320	330	255	260	610
MEQ-160L-18.5-1500-B35	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	320	330	255	260	668
MEQ-160L-22-1500-B35	160	254	127	254	121	14.5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	320	330	255	260	668
MEQ-180M-30-1500-B35	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	355	380	280	275	703
MEQ-200L-37-1500-B35	200	318	159	305	149	18.5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	395	420	305	305	809
MEQ-200L-45-1500-B35	200	318	159	305	149	18.5	60	140	18	M20×42	53	400	350	450	0	18.5	5	8	395	420	305	305	809
MEQ-225S-55-1500-B35	225	356	178	286	168	18.5	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	435	470	335	335	834
MEQ-250M-75-1500-B35	250	406	203	349	190	24	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-250M-90-1500-B35	250	406	203	349	190	24	75	140	20	M20×42	67.5	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-280S-110-1500-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280S-132-1500-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280S-160-1500-B35	280	457	228.5	368	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1024
MEQ-280M-185-1500-B35	280	457	228.5	419	216	24	80	170	22	M20×42	71	600	550	660	0	24	6	8	550	580	410	400	1075
MEQ-315S-200-1500-B35	315	508	254	406	216	28	80	170	22	M20×42	71	600	550	660	0	24	6	8	635	645	530	530	1199
MEQ-315S-220-1500-B35	315	508	254	406	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1237
MEQ-315L-250-1500-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-280-1500-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-315-1500-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-315L-355-1500-B35	315	508	254	508	254	28	95	170	25	M24×50	86	740	680	800	0	24	6	8	635	645	530	530	1347
MEQ-112M-5.5-3000-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-112M-7.5-3000-B35	112	190	95	140	89	12	38	80	10	M12×28	33	265	230	300	0	14.5	4	4	230	240	190	188	438
MEQ-132S-11-3000-B35	132	216	108	140	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	513
MEQ-132S-15-3000-B35	132	216	108	140	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	513
MEQ-132S-18.5-3000-B35	132	216	108	140	108	12	42	110	12	M16×36	37	300	250	350	0	18.5	5	4	270	275	210	213	513
MEQ-160M-22-3000-B35	160	254	127	210	121	14.5	48	110	14	M16×36	42.5	300	250	350	0	18.5	5	4	320	330	255	260	623
MEQ-180M-30-3000-B35	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	355	380	280	275	703
MEQ-180M-37-3000-B35	180	279	139.5	241	133	14.5	55	110	16	M20×42	49	350	300	400	0	18.5	5	4	355	380	280	275	703
MEQ-200L-45-3000-B35	200	318	159	305	149	18.5	55	110	16	M20×42	49	400	350	450	0	18.5	5	8	395	420	305	305	779
MEQ-225S-55-3000-B35	225	356	178	286	168	18.5	60	140	18	M20×42	53	500	450	550	0	18.5	5	8	435	470	335	335	834
MEQ-250M-75-3000-B35	250	406	203	349	190	24	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-250M-90-3000-B35	250	406	203	349	190	24	65	140	18	M20×42	58	500	450	550	0	18.5	5	8	490	510	370	365	940
MEQ-280S-110-3000-B35	280	457	228.5	368	216	24	65	140	18	M20×42	58	600	550	660	0	24	6	8	550	580	410	400	994
MEQ-280S-132-3000-B35	280	457	228.5	368	216	24	65	140	18	M20×42	58	600	550	660	0	24	6	8	550	580	410	400	994
MEQ-280S-160-3000-B35	280	457	228.5	368	216	24	65	140	18	M20×42	58	600	550	660	0	24	6	8	550	580	410	400	994
MEQ-280S-185-3000-B35	280	457	228.5	368	216	24	65	140	18	M20×42	58	600	550	660	0	24	6	8	550	580	410	400	994
MEQ-280S-200-3000-B35	280	457	228.5	368	216	24	65	140	18	M20×42	58	600	550	660	0	24	6	8	550	580	410	400	994
MEQ-315S-220-3000-B35	315	508	254	406	254	28	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	635	645	530	530	1208
MEQ-315S-250-3000-B35	315	508	254	406	254	28	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	635	645	530	530	1208
MEQ-315S-280-3000-B35	315	508	254	406	254	28	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	635	645	530	530	1208
MEQ-315S-315-3000-B35	315	508	254	406	254	28	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	635	645	530	530	1208
MEQ-315S-355-3000-B35	315	508	254	406	254	28	75	140	20	M20×42	67.5	740	680	800	0	24	6	8	635	645	530	530	1208

网站首页

关于海川

产品中心

解决方案

技术支持

新闻资讯

联系我们

MEQ系列助磁同步磁阻电机
