HD260系列大功率同步磁阻驱动器
{HD260系列大功率变频驱动器是一款通用高性能同步磁阻电机变频驱动器，主要用于控制三相交流同步磁阻电机、永磁辅助同步磁阻、永磁同步磁阻电机的速度和转矩。
立即咨询
产品概述：HD260系列大功率变频驱动器是一款通用高性能同步磁阻电机变频驱动器，主要用于控制三相交流同步磁阻电机、永磁辅助同步磁阻、永磁同步磁阻电机的速度和转矩。HD260系列采用高性能的矢量控制技术，内置精准的同步磁阻电机参数辨识算法、领先的SVC无位置传感器控制算法及磁阻电机专用控制算法，具有优秀的动态特性、超强的过载能力和带载启动能力、集成通讯总线功能，支持多种PG卡等，组合功能丰富强大，性能稳定。可用于及各种自动化生产设备的驱动。
| 技术规范： |
|
|
|
| 输出功率 | 30-710kW |
| 输入电源 | 3PH 380V±10% 50/60Hz |
| 功能特性 | 控制电机类型 | 1）助磁同步磁阻电机(PmaSynRM)
2）同步磁阻电机(SynRM)
3）永磁同步磁阻电机(PMSynRM) |
| 控制方式 | 1、SVC无编码器矢量控制 2、FVC有编码器矢量控制 |
| 控制模式 | 1、速度控制 2、转矩控制 |
| 频率给定方式 | 1、面板控制 2、内部多段速给定 3、模拟量给定 4、高速脉冲给定
5、通讯给定 6、主辅运算给定 7、PID自动控制 9、摆频控制 |
| 频率输出范围 | 0~400Hz |
| 频率精度 | 数字指令 ±0.01％（-10℃～+40℃）模拟指令 ±0.01％（25℃±10℃） |
| 设定频率分辨率 | 数字指令 0.01Hz
模拟指令 1/1000最大频率 |
| 输出频率分辨率 | 0.01Hz |
| 速度控制精度 | ±0.5% |
| 过载能力 | G型机：150% 1分钟，180% 3秒； |
| 编码器支持 | 0：ABZ增量编码器 |
| 启动方式 | 0：直接启动 1：速度跟踪再启动 |
| 启动预转矩 | 支持 |
| 加减速方式 | 0：直线加减速 1：S曲线加减速 |
| 停机方式 | 0：减速停车 1：自由停车 |
| 制动转矩 | 附加制动电阻可达150% |
| 用户可编程 | 内置简易PLC |
| 输入接口 | 模拟量输入 | 3个 |
| 普通数字量输入 | 6个 |
| 高速脉冲输入 | 1个共用 |
| 输出接口 | 模拟量输出 | 2个 |
| 普通数字量输出 | 1个 |
| 高速脉冲输出 | 1个共用 |
| 继电器输出 | 2个 |
| 通讯接口 | 485接口 | 1个 |
| 保护 | 保护功能 | 过压、欠压、电流限幅、过流、驱动过载、电子热继电器、过热、过压失速、负载短路、接地，欠压保护，输入缺相，输出缺相，对地及相间短路，电机过载保护等 |
| 其他 | 使用环境温度 | -10℃～+40℃ |
| 湿度 | 5～95% RH（无凝露） |
| 贮存温度 | -40℃～+70℃ |
| 使用场所 | 室内（无腐蚀性气体） |
| 安装场所 | 海拔不高于1000米，无尘、无腐蚀性气体和无日光直射。 |
| 振动 | 小于5.9m/s2(0.6g) |
| 防护等级 | IP20 |
| 规格表 |
| 产品系列 | 型号 | 输入电源 | 电源容量（kVA） | 输入电流（A） | 输出电流（A） | 适配电机（kW） |
| HD260 | T4004GB |
| 8.9 | 14.6 | 9 | 4 |
| T45P5GB | 11 | 20.5 | 13 | 5.5 |
| T47P5GB | 17 | 26 | 17 | 7.5 |
| T4011GB | 21 | 35 | 25 | 11 |
| T4015GB | 24 | 38.5 | 32 | 15 |
| T4018GB | 30 | 46.5 | 37 | 18.5 |
| T4022GB | 40 | 62 | 45 | 22 |
| T4030G | 57 | 76 | 60 | 30 |
| T4037G | 69 | 92 | 75 | 37 |
| T4045G | 85 | 113 | 91 | 45 |
| T4055G | 114 | 128 | 112 | 55 |
| T4075G | 134 | 157 | 150 | 75 |
| T4090G | 160 | 180 | 176 | 90 |
| T4110G | 192 | 214 | 210 | 110 |
| T4132G | 231 | 256 | 253 | 132 |
| T4160G | 250 | 307 | 304 | 160 |
| T4185G | 265 | 347 | 340 | 185 |
| T4200G | 280 | 385 | 377 | 200 |
| T4220G | 355 | 430 | 426 | 220 |
| T4250G | 396 | 468 | 465 | 250 |
| T4280G | 445 | 525 | 520 | 280 |
| T4315G-L | 500 | 590 | 585 | 315 |
| T4355G-L | 560 | 665 | 650 | 355 |
| T4400G-L | 630 | 785 | 725 | 400 |
| T4450G-L | 800 | 883 | 820 | 450 |
| T4500G-L | 800 | 920 | 860 | 500 |
| T4560G-L | 896 | 1078 | 950 | 560 |
| T4630G-L | 945 | 1224 | 1100 | 630 |
| T4710G-L | 1070 | 1314 | 1200 | 710 |

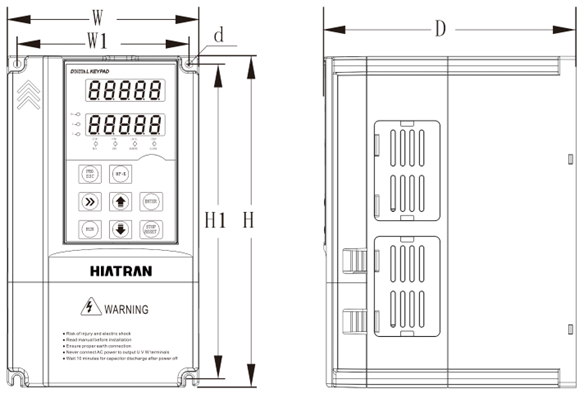

| 产品系列 | 型号 | H | H1 | W | W1 | D | D1 | 安装孔径φd |
|
| HD260 | T4004GB ~ T47P5GB | 205 | 195 | 120 | 108 | 166 | 166 | Φ4.5 |
| T4011GB ~ T4015GB | 250 | 238 | 162 | 148 | 191 | 191 | Φ5.5 |
| T4018GB ~ T4022GB | 323 | 307 | 223 | 207 | 207 | 207 | Φ5.5 |

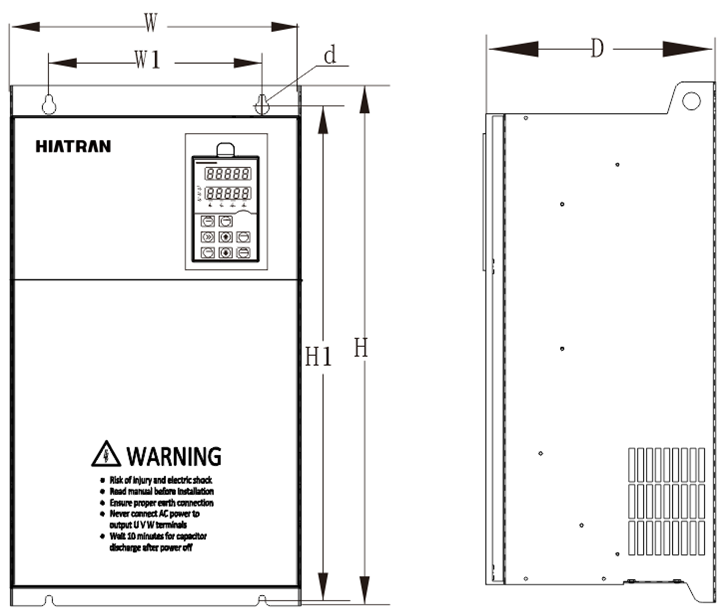

| 产品系列 | 型号 | H | H1 | W | W1 | D | D1 | 安装孔径φd |
|
| HD260 | T4030G-T4037G | 435 | 410 | 275 | 170 | 235 | 235 | Φ8 |
| T4045G-T4055G | 470 | 435 | 300 | 220 | 258 | 258 | Φ10 |
| T4075G-T4090G | 490 | 465 | 335 | 285 | 258 | 258 | Φ10 |
| T4110G | 610 | 575 | 410 | 260 | 280 | 280 | Φ12 |
T4132G-T4185G
T4200P | 720 | 675 | 475 | 320 | 335 | 335 | Φ12 |
| T4200G-T4280G | 885 | 830 | 535 | 360 | 370 | 370 | Φ12 |
T4315G
T4355P | 1130 | 830 | 535 | 360 | 370 | 370 | Φ12 |
| T4355G-T4560G | 1300 | 990 | 650 | 360 | 415 | 415 | Φ12 |
| T4630G-T4710G | 1560 | 1250 | 810 | 600 | 445 | 445 | Φ12 |
