MD系列助磁同步磁阻电机

{MD系列是采用新型助磁同步磁阻电机技术设计制造的全封闭、自扇风冷超高效三相助磁同步磁阻电动机。能效符合国标一级能效要求（IEC TS 60034-30-2:IE

立即咨询

产品概述
技术规格表

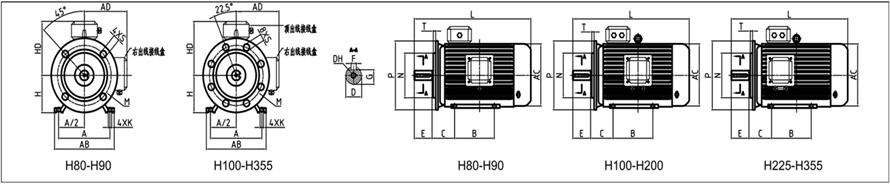

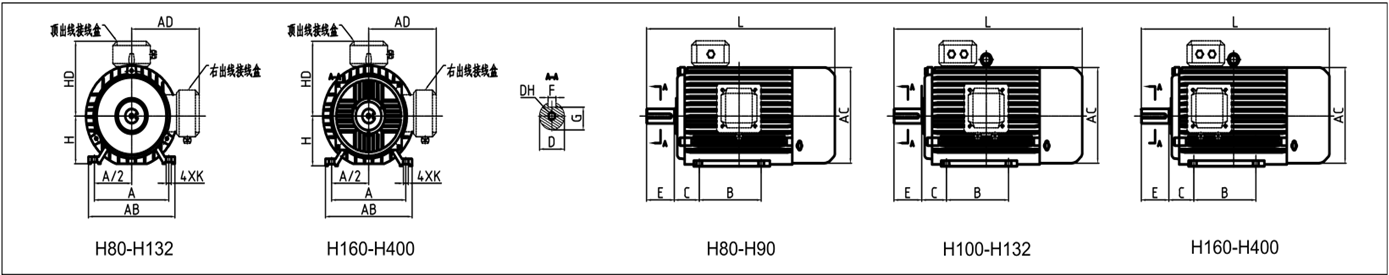

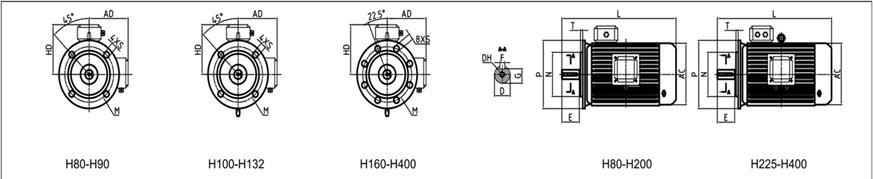

安装及外形尺寸

MD系列是采用新型助磁同步磁阻电机技术设计制造的全封闭、自扇风冷超高效三相助磁同步磁阻电动机。能效符合国标一级能效要求（IEC TS 60034-30-2:IE4），具有效率高、起动转矩大、噪声振动低等特点。电机内部不含稀土永磁材料，结构简单、稳定可靠。采用标准中小型异步电动机机壳，方便现场更换。是一种高效节能，节约稀土资源的高效电机。可用于驱动各种通用机械设备，如风机、水泵、空压机、纺织机械等各种工业自动化领域设备。

技术规范：
电机类型	助磁同步磁阻电机	能效等级	国标二级能效（IEC TS 60034-30-2:IE4）
电压等级	AC 380V	振动等级	B
绝缘等级	F	防护等级	IP55
冷却方式	IC411 自扇风冷/IC416强制风冷	安装方式	B3/B35/B5或其它
传感器	无编码器/增量式编码器等	轴伸方式	光轴/单键槽或其它定制
使用环境	海拔：1000米以下温度：-15℃~40℃

MD系列助磁同步磁阻电机产品技术规格表
功率	机座号		型号规格	能效等级	电压	电流	极数	频率	转速	转矩	效率	功率因数
kW	机座号		型号规格	能效等级	V	A	极数	Hz	r/min	N.m	%	功率因数
2.2	132S	标	MD-132S-2.2-750-T4-FI□□-□	IE4	380	4.8	10	62.5	750	28.0	84.5	0.89
2.2	112M	降	MD-112M-2.2-750-T4-FI□□-□	IE4	380	4.9	10	62.5	750	28.0	84.5	0.88
3	132M	标	MD-132M-3-750-T4-FI□□-□	IE4	380	6.5	10	62.5	750	38.2	85.9	0.89
3	112M	降	MD-112M-3-750-T4-FI□□-□	IE4	380	6.5	10	62.5	750	38.2	85.9	0.88
4	160M	标	MD-160M-4-750-T4-FI□□-□	IE4	380	8.5	8	50.0	750	50.9	87.1	0.89
4	132S	降	MD-132S-4-750-T4-FI□□-□	IE4	380	8.6	10	62.5	750	50.9	87.1	0.88
5.5	160M	标	MD-160M-5.5-750-T4-FI□□-□	IE4	380	11.5	8	50.0	750	70.0	88.3	0.89
5.5	132M	降	MD-132M-5.5-750-T4-FI□□-□	IE4	380	11.7	10	62.5	750	70.0	88.3	0.88
7.5	160L	标	MD-160L-7.5-750-T4-FI□□-□	IE4	380	15.6	8	50.0	750	95.5	89.3	0.89
7.5	160M	降	MD-160M-7.5-750-T4-FI□□-□	IE4	380	15.7	8	50.0	750	95.5	89.3	0.88
11	180L	标	MD-180L-11-750-T4-FI□□-□	IE4	380	22.6	8	50.0	750	140.1	90.4	0.89
11	160L	降	MD-160L-11-750-T4-FI□□-□	IE4	380	22.8	8	50.0	750	140.1	90.4	0.88
15	200L	标	MD-200L-15-750-T4-FI□□-□	IE4	380	30.5	8	50.0	750	191.0	91.2	0.89
15	180M	降	MD-180M-15-750-T4-FI□□-□	IE4	380	30.8	8	50.0	750	191.0	91.2	0.88
18.5	225S	标	MD-225S-18.5-750-T4-FI□□-□	IE4	380	37.4	8	50.0	750	235.6	91.7	0.89
18.5	180L	降	MD-180L-18.5-750-T4-FI□□-□	IE4	380	37.8	8	50.0	750	235.6	91.7	0.88
22	225M	标	MD-225M-22-750-T4-FI□□-□	IE4	380	44.3	8	50.0	750	280.1	92.1	0.89
22	200L	降	MD-200L-22-750-T4-FI□□-□	IE4	380	44.8	8	50.0	750	280.1	92.1	0.88
30	250M	标	MD-250M-30-750-T4-FI□□-□	IE4	380	60.0	8	50.0	750	382.0	92.7	0.89
30	225S	降	MD-225S-30-750-T4-FI□□-□	IE4	380	60.7	8	50.0	750	382.0	92.7	0.88
37	280S	标	MD-280S-37-750-T4-FI□□-□	IE4	380	73.7	8	50.0	750	471.1	93.1	0.89
37	225M	降	MD-225M-37-750-T4-FI□□-□	IE4	380	74.5	8	50.0	750	471.1	93.1	0.88
45	280M	标	MD-280M-45-750-T4-FI□□-□	IE4	380	89.3	8	50.0	750	573.0	93.4	0.89
45	250M	降	MD-250M-45-750-T4-FI□□-□	IE4	380	90.3	8	50.0	750	573.0	93.4	0.88
55	315S	标	MD-315S-55-750-T4-FI□□-□	IE4	380	108.8	8	50.0	750	700.3	93.7	0.89
55	280S	降	MD-280S-55-750-T4-FI□□-□	IE4	380	110.0	8	50.0	750	700.3	93.7	0.88
75	315M	标	MD-315M-75-750-T4-FI□□-□	IE4	380	147.6	8	50.0	750	955.0	94.2	0.89
75	280S	降	MD-280S-75-750-T4-FI□□-□	IE4	380	149.2	8	50.0	750	955.0	94.2	0.88
90	315L	标	MD-315L-90-750-T4-FI□□-□	IE4	380	176.7	8	50.0	750	1146.0	94.4	0.89
90	280M	降	MD-280M-90-750-T4-FI□□-□	IE4	380	178.7	8	50.0	750	1146.0	94.4	0.88
110	315L	标	MD-315L-110-750-T4-FI□□-□	IE4	380	215.3	8	50.0	750	1400.7	94.7	0.89
110	315S	降	MD-315S-110-750-T4-FI□□-□	IE4	380	217.7	8	50.0	750	1400.7	94.7	0.88
132	355M	标	MD-355M-132-750-T4-FI□□-□	IE4	380	257.8	10	62.5	750	1680.8	94.9	0.89
132	315L	降	MD-315L-132-750-T4-FI□□-□	IE4	380	260.7	8	50.0	750	1680.8	94.9	0.88
160	355M	标	MD-355M-160-750-T4-FI□□-□	IE4	380	308.4	10	62.5	750	2037.3	95.1	0.9
160	315L	降	MD-315L-160-750-T4-FI□□-□	IE4	380	311.8	8	50.0	750	2037.3	95.1	0.89
185	355L	标	MD-355L-185-750-T4-FI□□-□	IE4	380	355.8	10	62.5	750	2355.7	95.3	0.9
185	315L	降	MD-315L-185-750-T4-FI□□-□	IE4	380	359.8	8	50.0	750	2355.7	95.3	0.89
200	355L	标	MD-355L-200-750-T4-FI□□-□	IE4	380	384.3	10	62.5	750	2546.7	95.4	0.9
200	315L	降	MD-315L-200-750-T4-FI□□-□	IE4	380	388.6	8	50.0	750	2546.7	95.4	0.89
3	132S	标	MD-132S-3-1000-T4-FI□□-□	IE4	380	6.3	10	83.3	1000	28.7	88.6	0.89
3	112M	降	MD-112M-3-1000-T4-FI□□-□	IE4	380	6.3	10	83.3	1000	28.7	88.6	0.88
4	132M	标	MD-132M-4-1000-T4-FI□□-□	IE4	380	8.3	10	83.3	1000	38.2	89.5	0.89
4	112M	降	MD-112M-4-1000-T4-FI□□-□	IE4	380	8.4	10	83.3	1000	38.2	89.5	0.88
5.5	132M	标	MD-132M-5.5-1000-T4-FI□□-□	IE4	380	11.3	10	83.3	1000	52.5	90.5	0.89
5.5	132S	降	MD-132S-5.5-1000-T4-FI□□-□	IE4	380	11.4	10	83.3	1000	52.5	90.5	0.88
7.5	160M	标	MD-160M-7.5-1000-T4-FI□□-□	IE4	380	15.2	8	66.7	1000	71.6	91.3	0.89
7.5	132M	降	MD-132M-7.5-1000-T4-FI□□-□	IE4	380	15.4	10	83.3	1000	71.6	91.3	0.88
11	160L	标	MD-160L-11-1000-T4-FI□□-□	IE4	380	22.1	8	66.7	1000	105.1	92.3	0.89
11	160M	降	MD-160M-11-1000-T4-FI□□-□	IE4	380	22.3	8	66.7	1000	105.1	92.3	0.88
15	180L	标	MD-180L-15-1000-T4-FI□□-□	IE4	380	29.9	8	66.7	1000	143.3	92.9	0.89
15	160L	降	MD-160L-15-1000-T4-FI□□-□	IE4	380	30.3	8	66.7	1000	143.3	92.9	0.88
18.5	200L	标	MD-200L-18.5-1000-T4-FI□□-□	IE4	380	36.7	8	66.7	1000	176.7	93.4	0.89
18.5	180M	降	MD-180M-18.5-1000-T4-FI□□-□	IE4	380	37.1	8	66.7	1000	176.7	93.4	0.88
22	200L	标	MD-200L-22-1000-T4-FI□□-□	IE4	380	43.5	8	66.7	1000	210.1	93.7	0.89
22	180L	降	MD-180L-22-1000-T4-FI□□-□	IE4	380	44.0	8	66.7	1000	210.1	93.7	0.88
30	225M	标	MD-225M-30-1000-T4-FI□□-□	IE4	380	59.0	8	66.7	1000	286.5	94.2	0.89
30	200L	降	MD-200L-30-1000-T4-FI□□-□	IE4	380	59.7	8	66.7	1000	286.5	94.2	0.88
37	250M	标	MD-250M-37-1000-T4-FI□□-□	IE4	380	72.6	8	66.7	1000	353.4	94.5	0.89
37	225S	降	MD-225S-37-1000-T4-FI□□-□	IE4	380	73.4	8	66.7	1000	353.4	94.5	0.88
45	280S	标	MD-280S-45-1000-T4-FI□□-□	IE4	380	88.0	8	66.7	1000	429.8	94.8	0.89
45	225S	降	MD-225S-45-1000-T4-FI□□-□	IE4	380	89.0	8	66.7	1000	429.8	94.8	0.88
55	280M	标	MD-280M-55-1000-T4-FI□□-□	IE4	380	107.2	8	66.7	1000	525.3	95.1	0.89
55	250M	降	MD-250M-55-1000-T4-FI□□-□	IE4	380	108.4	8	66.7	1000	525.3	95.1	0.88
75	315S	标	MD-315S-75-1000-T4-FI□□-□	IE4	380	145.7	8	66.7	1000	716.3	95.4	0.89
75	280S	降	MD-280S-75-1000-T4-FI□□-□	IE4	380	147.4	8	66.7	1000	716.3	95.4	0.88
90	315M	标	MD-315M-90-1000-T4-FI□□-□	IE4	380	174.5	8	66.7	1000	859.5	95.6	0.89
90	280S	降	MD-280S-90-1000-T4-FI□□-□	IE4	380	176.5	8	66.7	1000	859.5	95.6	0.88
110	315L	标	MD-315L-110-1000-T4-FI□□-□	IE4	380	212.8	8	66.7	1000	1050.5	95.8	0.89
110	280S	降	MD-280S-110-1000-T4-FI□□-□	IE4	380	215.2	8	66.7	1000	1050.5	95.8	0.88
132	315L	标	MD-315L-132-1000-T4-FI□□-□	IE4	380	254.9	8	66.7	1000	1260.6	96	0.89
132	280M	降	MD-280M-132-1000-T4-FI□□-□	IE4	380	257.8	8	66.7	1000	1260.6	96	0.88
160	355M	标	MD-355M-160-1000-T4-FI□□-□	IE4	380	308.3	10	83.3	1000	1528.0	96.2	0.89
160	315S	降	MD-315S-160-1000-T4-FI□□-□	IE4	380	311.8	8	66.7	1000	1528.0	96.2	0.88
185	355M	标	MD-355M-185-1000-T4-FI□□-□	IE4	380	356.1	10	83.3	1000	1766.8	96.3	0.89
185	315L	降	MD-315L-185-1000-T4-FI□□-□	IE4	380	360.1	8	66.7	1000	1766.8	96.3	0.88
200	355M	标	MD-355M-200-1000-T4-FI□□-□	IE4	380	384.9	10	83.3	1000	1910.0	96.3	0.89
200	315L	降	MD-315L-200-1000-T4-FI□□-□	IE4	380	389.3	8	66.7	1000	1910.0	96.3	0.88
220	355L	标	MD-355L-220-1000-T4-FI□□-□	IE4	380	418.7	10	83.3	1000	2101.0	96.3	0.9
220	315L	降	MD-315L-220-1000-T4-FI□□-□	IE4	380	423.4	8	66.7	1000	2101.0	96.3	0.89
250	355L	标	MD-355L-250-1000-T4-FI□□-□	IE4	380	475.3	10	83.3	1000	2387.5	96.4	0.9
250	315L	降	MD-315L-250-1000-T4-FI□□-□	IE4	380	480.7	8	66.7	1000	2387.5	96.4	0.89
280	355L	标	MD-355L-280-1000-T4-FI□□-□	IE4	380	531.8	10	83.3	1000	2674.0	96.5	0.9
280	315L	降	MD-315L-280-1000-T4-FI□□-□	IE4	380	537.8	8	66.7	1000	2674.0	96.5	0.89
5.5	132S	标	MD-132S-5.5-1500-T4-FI□□-□	IE4	380	11.1	10	125.0	1500	35.0	91.9	0.89
5.5	112M	降	MD-112M-5.5-1500-T4-FI□□-□	IE4	380	11.2	10	125.0	1500	35.0	91.9	0.88
7.5	132M	标	MD-132M-7.5-1500-T4-FI□□-□	IE4	380	15.0	10	125.0	1500	47.8	92.6	0.89
7.5	132S	降	MD-132S-7.5-1500-T4-FI□□-□	IE4	380	15.2	10	125.0	1500	47.8	92.6	0.88
11	160M	标	MD-160M-11-1500-T4-FI□□-□	IE4	380	21.9	8	100.0	1500	70.0	93.3	0.89
11	132S	降	MD-132S-11-1500-T4-FI□□-□	IE4	380	22.1	10	125.0	1500	70.0	93.3	0.88
15	160L	标	MD-160L-15-1500-T4-FI□□-□	IE4	380	29.6	8	100.0	1500	95.5	93.9	0.89
15	160M	降	MD-160M-15-1500-T4-FI□□-□	IE4	380	29.9	8	100.0	1500	95.5	93.9	0.88
18.5	180M	标	MD-180M-18.5-1500-T4-FI□□-□	IE4	380	36.4	8	100.0	1500	117.8	94.2	0.89
18.5	160L	降	MD-160L-18.5-1500-T4-FI□□-□	IE4	380	36.8	8	100.0	1500	117.8	94.2	0.88
22	180L	标	MD-180L-22-1500-T4-FI□□-□	IE4	380	43.2	8	100.0	1500	140.1	94.5	0.89
22	160L	降	MD-160L-22-1500-T4-FI□□-□	IE4	380	43.6	8	100.0	1500	140.1	94.5	0.88
30	200L	标	MD-200L-30-1500-T4-FI□□-□	IE4	380	57.9	8	100.0	1500	191.0	94.9	0.9
30	180M	降	MD-180M-30-1500-T4-FI□□-□	IE4	380	58.6	8	100.0	1500	191.0	94.9	0.89
37	225S	标	MD-225S-37-1500-T4-FI□□-□	IE4	380	71.2	8	100.0	1500	235.6	95.2	0.9
37	180L	降	MD-180L-37-1500-T4-FI□□-□	IE4	380	72.0	8	100.0	1500	235.6	95.2	0.89
45	225M	标	MD-225M-45-1500-T4-FI□□-□	IE4	380	86.5	8	100.0	1500	286.5	95.4	0.9
45	200L	降	MD-200L-45-1500-T4-FI□□-□	IE4	380	87.4	8	100.0	1500	286.5	95.4	0.89
55	250M	标	MD-250M-55-1500-T4-FI□□-□	IE4	380	105.3	8	100.0	1500	350.2	95.7	0.9
55	200L	降	MD-200L-55-1500-T4-FI□□-□	IE4	380	106.5	8	100.0	1500	350.2	95.7	0.89
75	280S	标	MD-280S-75-1500-T4-FI□□-□	IE4	380	143.2	8	100.0	1500	477.5	96	0.9
75	225M	降	MD-225M-75-1500-T4-FI□□-□	IE4	380	144.8	8	100.0	1500	477.5	96	0.89
90	280M	标	MD-280M-90-1500-T4-FI□□-□	IE4	380	171.7	8	100.0	1500	573.0	96.1	0.9
90	250M	降	MD-250M-90-1500-T4-FI□□-□	IE4	380	173.6	8	100.0	1500	573.0	96.1	0.89
110	315S	标	MD-315S-110-1500-T4-FI□□-□	IE4	380	209.4	8	100.0	1500	700.3	96.3	0.9
110	280S	降	MD-280S-110-1500-T4-FI□□-□	IE4	380	211.7	8	100.0	1500	700.3	96.3	0.89
132	315M	标	MD-315M-132-1500-T4-FI□□-□	IE4	380	251.0	8	100.0	1500	840.4	96.4	0.9
132	280S	降	MD-280S-132-1500-T4-FI□□-□	IE4	380	253.8	8	100.0	1500	840.4	96.4	0.89
160	315L	标	MD-315L-160-1500-T4-FI□□-□	IE4	380	303.6	8	100.0	1500	1018.7	96.6	0.9
160	280S	降	MD-280S-160-1500-T4-FI□□-□	IE4	380	307.0	8	100.0	1500	1018.7	96.6	0.89
185	315L	标	MD-315L-185-1500-T4-FI□□-□	IE4	380	350.7	8	100.0	1500	1177.8	96.7	0.9
185	280M	降	MD-280M-185-1500-T4-FI□□-□	IE4	380	354.6	8	100.0	1500	1177.8	96.7	0.89
200	315L	标	MD-315L-200-1500-T4-FI□□-□	IE4	380	379.1	8	100.0	1500	1273.3	96.7	0.9
200	280M	降	MD-280M-200-1500-T4-FI□□-□	IE4	380	383.4	8	100.0	1500	1273.3	96.7	0.89
220	355M	标	MD-355M-220-1500-T4-FI□□-□	IE4	380	417.0	10	125.0	1500	1400.7	96.7	0.9
220	315S	降	MD-315S-220-1500-T4-FI□□-□	IE4	380	421.7	8	100.0	1500	1400.7	96.7	0.89
250	355M	标	MD-355M-250-1500-T4-FI□□-□	IE4	380	473.9	10	125.0	1500	1591.7	96.7	0.9
250	315L	降	MD-315L-250-1500-T4-FI□□-□	IE4	380	479.2	8	100.0	1500	1591.7	96.7	0.89
280	355L	标	MD-355L-280-1500-T4-FI□□-□	IE4	380	530.7	10	125.0	1500	1782.7	96.7	0.9
280	315L	降	MD-315L-280-1500-T4-FI□□-□	IE4	380	536.7	8	100.0	1500	1782.7	96.7	0.89
315	355L	标	MD-355L-315-1500-T4-FI□□-□	IE4	380	590.5	10	125.0	1500	2005.5	96.7	0.91
315	315L	降	MD-315L-315-1500-T4-FI□□-□	IE4	380	597.1	8	100.0	1500	2005.5	96.7	0.9
355	355L	标	MD-355L-355-1500-T4-FI□□-□	IE4	380	665.5	10	125.0	1500	2260.2	96.7	0.91
355	315L	降	MD-315L-355-1500-T4-FI□□-□	IE4	380	672.9	8	100.0	1500	2260.2	96.7	0.9
5.5	132S	标	MD-132S-5.5-3000-T4-FI□□-□	IE4	380	11.2	10	250.0	3000	17.5	90.9	0.89
5.5	112M	降	MD-112M-5.5-3000-T4-FI□□-□	IE4	380	11.3	10	250.0	3000	17.5	90.9	0.88
7.5	132S	标	MD-132S-7.5-3000-T4-FI□□-□	IE4	380	15.2	10	250.0	3000	23.9	91.7	0.89
7.5	112M	降	MD-112M-7.5-3000-T4-FI□□-□	IE4	380	15.3	10	250.0	3000	23.9	91.7	0.88
11	160M	标	MD-160M-11-3000-T4-FI□□-□	IE4	380	22.0	8	200.0	3000	35.0	92.6	0.89
11	112M	降	MD-112M-11-3000-T4-FI□□-□	IE4	380	22.3	10	250.0	3000	35.0	92.6	0.88
15	160M	标	MD-160M-15-3000-T4-FI□□-□	IE4	380	29.8	8	200.0	3000	47.8	93.3	0.89
15	132S	降	MD-132S-15-3000-T4-FI□□-□	IE4	380	30.1	10	250.0	3000	47.8	93.3	0.88
18.5	160L	标	MD-160L-18.5-3000-T4-FI□□-□	IE4	380	36.6	8	200.0	3000	58.9	93.7	0.89
18.5	132S	降	MD-132S-18.5-3000-T4-FI□□-□	IE4	380	37.0	10	250.0	3000	58.9	93.7	0.88
22	180M	标	MD-180M-22-3000-T4-FI□□-□	IE4	380	43.4	8	200.0	3000	70.0	94	0.89
22	132M	降	MD-132M-22-3000-T4-FI□□-□	IE4	380	43.9	10	250.0	3000	70.0	94	0.88
30	200L	标	MD-200L-30-3000-T4-FI□□-□	IE4	380	58.8	8	200.0	3000	95.5	94.5	0.89
30	160M	降	MD-160M-30-3000-T4-FI□□-□	IE4	380	59.5	8	200.0	3000	95.5	94.5	0.88
37	200L	标	MD-200L-37-3000-T4-FI□□-□	IE4	380	72.3	8	200.0	3000	117.8	94.8	0.89
37	160L	降	MD-160L-37-3000-T4-FI□□-□	IE4	380	73.2	8	200.0	3000	117.8	94.8	0.88
45	225M	标	MD-225M-45-3000-T4-FI□□-□	IE4	380	87.8	8	200.0	3000	143.3	95	0.89
45	160L	降	MD-160L-45-3000-T4-FI□□-□	IE4	380	88.8	8	200.0	3000	143.3	95	0.88
55	250M	标	MD-250M-55-3000-T4-FI□□-□	IE4	380	107.0	8	200.0	3000	175.1	95.3	0.89
55	180M	降	MD-180M-55-3000-T4-FI□□-□	IE4	380	108.2	8	200.0	3000	175.1	95.3	0.88
75	280S	标	MD-280S-75-3000-T4-FI□□-□	IE4	380	145.4	8	200.0	3000	238.8	95.6	0.89
75	180L	降	MD-180L-75-3000-T4-FI□□-□	IE4	380	147.1	8	200.0	3000	238.8	95.6	0.88
90	280M	标	MD-280M-90-3000-T4-FI□□-□	IE4	380	174.1	8	200.0	3000	286.5	95.8	0.89
90	200L	降	MD-200L-90-3000-T4-FI□□-□	IE4	380	176.1	8	200.0	3000	286.5	95.8	0.88
110	315S	标	MD-315S-110-3000-T4-FI□□-□	IE4	380	212.4	8	200.0	3000	350.2	96	0.89
110	225S	降	MD-225S-110-3000-T4-FI□□-□	IE4	380	214.8	8	200.0	3000	350.2	96	0.88
132	315M	标	MD-315M-132-3000-T4-FI□□-□	IE4	380	254.3	8	200.0	3000	420.2	96.2	0.89
132	225S	降	MD-225S-132-3000-T4-FI□□-□	IE4	380	257.2	8	200.0	3000	420.2	96.2	0.88
160	315L	标	MD-315L-160-3000-T4-FI□□-□	IE4	380	308.0	8	200.0	3000	509.3	96.3	0.89
160	250M	降	MD-250M-160-3000-T4-FI□□-□	IE4	380	311.5	8	200.0	3000	509.3	96.3	0.88
185	315L	标	MD-315L-185-3000-T4-FI□□-□	IE4	380	347.9	8	200.0	3000	588.9	96.4	0.91
185	250M	降	MD-250M-185-3000-T4-FI□□-□	IE4	380	351.8	8	200.0	3000	588.9	96.4	0.9
200	315L	标	MD-315L-200-3000-T4-FI□□-□	IE4	380	375.7	8	200.0	3000	636.7	96.5	0.91
200	250M	降	MD-250M-200-3000-T4-FI□□-□	IE4	380	379.9	8	200.0	3000	636.7	96.5	0.9
220	355M	标	MD-355M-220-3000-T4-FI□□-□	IE4	380	413.3	10	250.0	3000	700.3	96.5	0.91
220	280S	降	MD-280S-220-3000-T4-FI□□-□	IE4	380	417.9	8	200.0	3000	700.3	96.5	0.9
250	355M	标	MD-355M-250-3000-T4-FI□□-□	IE4	380	469.6	10	250.0	3000	795.8	96.5	0.91
250	280S	降	MD-280S-250-3000-T4-FI□□-□	IE4	380	474.8	8	200.0	3000	795.8	96.5	0.9
280	355L	标	MD-355L-280-3000-T4-FI□□-□	IE4	380	526.0	10	250.0	3000	891.3	96.5	0.91
280	280M	降	MD-280M-280-3000-T4-FI□□-□	IE4	380	531.8	8	200.0	3000	891.3	96.5	0.9
315	355L	标	MD-355L-315-3000-T4-FI□□-□	IE4	380	591.7	10	250.0	3000	1002.8	96.5	0.91
315	280M	降	MD-280M-315-3000-T4-FI□□-□	IE4	380	598.3	8	200.0	3000	1002.8	96.5	0.9
355	355L	标	MD-355L-355-3000-T4-FI□□-□	IE4	380	666.9	10	250.0	3000	1130.1	96.5	0.91
355	315S	降	MD-315S-355-3000-T4-FI□□-□	IE4	380	674.3	8	200.0	3000	1130.1	96.5	0.9

IM B3安装及外形尺寸

B3（机壳有底脚，端盖无凸缘）

机座号

转速
（r/min）

安装尺寸（mm）

外形尺寸（mm）

机座

轴伸

A/2

112M

3000

112

160

140

M10×22

230

240

190

188

399

112M

1500

112

160

140

M10×22

230

240

190

188

399

112M

1000

112

160

140

M10×22

230

240

190

188

399

112M

750

112

160

140

M10×22

230

240

190

188

399

132S

3000

132

216

108

140

M12×28

270

275

210

213

464

132S

1500

132

216

108

140

M12×28

270

275

210

213

464

132S

1000

132

216

108

140

M12×28

270

275

210

213

464

132S

750

132

216

108

140

M12×28

270

275

210

213

464

132M

3000

132

216

108

178

M12×28

270

275

210

213

502

132M

1500

132

216

108

178

M12×28

270

275

210

213

502

132M

1000

132

216

108

178

M12×28

270

275

210

213

502

132M

750

132

216

108

178

M12×28

270

275

210

213

502

160M

3000

160

254

127

210

108

14.5

110

M16×36

320

330

255

260

610

160M

1500

160

254

127

210

108

14.5

110

M16×36

320

330

255

260

610

160M

1000

160

254

127

210

108

14.5

110

M16×36

320

330

255

260

610

160M

750

160

254

127

210

108

14.5

110

M16×36

320

330

255

260

610

160L

3000

160

254

127

254

108

14.5

110

M16×36

320

330

255

260

655

160L

1500

160

254

127

254

108

14.5

110

M16×36

320

330

255

260

655

160L

1000

160

254

127

254

108

14.5

110

M16×36

320

330

255

260

655

160L

750

160

254

127

254

108

14.5

110

M16×36

320

330

255

260

655

180M

3000

180

279

139.5

241

121

14.5

110

M16×36

42.5

355

380

280

275

691

180M

1500

180

279

139.5

241

121

14.5

110

M16×36

42.5

355

380

280

275

691

180M

1000

180

279

139.5

241

121

14.5

110

M16×36

42.5

355

380

280

275

691

180M

750

180

279

139.5

241

121

14.5

110

M16×36

42.5

355

380

280

275

691

180L

3000

180

279

139.5

279

121

14.5

110

M16×36

42.5

355

380

280

275

729

180L

1500

180

279

139.5

279

121

14.5

110

M16×36

42.5

355

380

280

275

729

180L

1000

180

279

139.5

279

121

14.5

110

M16×36

42.5

355

380

280

275

729

180L

750

180

279

139.5

279

121

14.5

110

M16×36

42.5

355

380

280

275

729

200L

3000

200

318

159

305

133

18.5

110

M20×42

395

420

305

763

200L

1500

200

318

159

305

133

18.5

110

M20×42

395

420

305

763

200L

1000

200

318

159

305

133

18.5

110

M20×42

395

420

305

763

200L

750

200

318

159

305

133

18.5

110

M20×42

395

420

305

763

225S

3000

225

356

178

286

149

18.5

140

M20×42

435

470

335

815

225S

1500

225

356

178

286

149

18.5

140

M20×42

435

470

335

815

225S

1000

225

356

178

286

149

18.5

140

M20×42

435

470

335

815

225S

750

225

356

178

286

149

18.5

140

M20×42

435

470

335

815

225M

3000

225

356

178

311

149

18.5

110

M20×42

435

470

335

812

225M

1500

225

356

178

311

149

18.5

140

M20×42

435

470

335

841

225M

1000

225

356

178

311

149

18.5

140

M20×42

435

470

335

841

225M

750

225

356

178

311

149

18.5

140

M20×42

435

470

335

841

250M

3000

250

406

203

349

168

140

M20×42

490

510

370

365

918

250M

1500

250

406

203

349

168

140

M20×42

490

510

370

365

918

250M

1000

250

406

203

349

168

140

M20×42

490

510

370

365

918

250M

750

250

406

203

349

168

140

M20×42

490

510

370

365

918

280S

3000

280

457

228.5

368

190

140

M20×42

550

580

410

400

968

280S

1500

280

457

228.5

368

190

140

M20×42

67.5

550

580

410

400

968

280S

1000

280

457

228.5

368

190

140

M20×42

67.5

550

580

410

400

968

280S

750

280

457

228.5

368

190

140

M20×42

67.5

550

580

410

400

968

280M

3000

280

457

228.5

419

190

140

M20×42

550

580

410

400

1019

280M

1500

280

457

228.5

419

190

140

M20×42

67.5

550

580

410

400

1019

280M

1000

280

457

228.5

419

190

140

M20×42

67.5

550

580

410

400

1019

280M

750

280

457

228.5

419

190

140

M20×42

67.5

550

580

410

400

1019

315S

3000

315

508

254

406

216

140

M20×42

635

645

530

1170

315S

1500

315

508

254

406

216

170

M20×42

635

645

530

1199

315S

1000

315

508

254

406

216

170

M20×42

635

645

530

1199

315S

750

315

508

254

406

216

170

M20×42

635

645

530

1199

315M

3000

315

508

254

457

216

140

M20×42

635

645

530

1276

315M

1500

315

508

254

457

216

170

M20×42

635

645

530

1309

315M

1000

315

508

254

457

216

170

M20×42

635

645

530

1309

315M

750

315

508

254

457

216

170

M20×42

635

645

530

1309

315L

3000

315

508

254

508

216

140

M20×42

635

645

530

1276

315L

1500

315

508

254

508

216

170

M20×42

635

645

530

1309

315L

1000

315

508

254

508

216

170

M20×42

635

645

530

1309

315L

750

315

508

254

508

216

170

M20×42

635

645

530

1309

355M

3000

355

610

305

560

254

140

M20×42

67.5

730

710

655

1476

355M

1500

355

610

305

560

254

170

M24×50

730

710

655

1506

355M

1000

355

610

305

560

254

170

M24×50

730

710

655

1506

355M

750

355

610

305

560

254

170

M24×50

730

710

655

1506

355L

3000

355

610

305

630

254

140

M20×42

67.5

730

710

655

1476

355L

1500

355

610

305

630

254

170

M24×50

730

710

655

1506

355L

1000

355

610

305

630

254

170

M24×50

730

710

655

1506

355L

750

355

610

305

630

254

170

M24×50

730

710

655

1506

IM B35安装及外形尺寸

B35（机壳有底脚，端盖有凸缘）

机座号

转速
（r/min）

安装尺寸（mm）

外形尺寸（mm）

机座

轴伸

法兰

A/2

凸缘孔数

3000

125

62.5

100

M6×16

15.5

165

130

200

3.5

165

175

145

140

284

1500

125

62.5

100

M6×16

15.5

165

130

200

3.5

165

175

145

140

284

1000

125

62.5

100

M6×16

15.5

165

130

200

3.5

165

175

145

140

284

750

125

62.5

100

M6×16

15.5

165

130

200

3.5

165

175

145

140

284

90S

3000

140

100

M8×19

165

130

200

3.5

180

195

155

160

315

90S

1500

140

100

M8×19

165

130

200

3.5

180

195

155

160

315

90S

1000

140

100

M8×19

165

130

200

3.5

180

195

155

160

315

90S

750

140

100

M8×19

165

130

200

3.5

180

195

155

160

315

90L

3000

140

125

M8×19

165

130

200

3.5

180

195

155

160

340

90L

1500

140

125

M8×19

165

130

200

3.5

180

195

155

160

340

90L

1000

140

125

M8×19

165

130

200

3.5

180

195

155

160

340

90L

750

140

125

M8×19

165

130

200

3.5

180

195

155

160

340

100L

3000

100

160

140

M10×22

215

180

250

14.5

205

215

180

170

375

100L

1500

100

160

140

M10×22

215

180

250

14.5

205

215

180

170

375

100L

1000

100

160

140

M10×22

215

180

250

14.5

205

215

180

170

375

100L

750

100

160

140

M10×22

215

180

250

14.5

205

215

180

170

375

112M

3000

112

190

140

M10×22

215

180

250

14.5

230

240

190

188

399

112M

1500

112

190

140

M10×22

215

180

250

14.5

230

240

190

188

399

112M

1000

112

190

140

M10×22

215

180

250

14.5

230

240

190

188

399

112M

750

112

190

140

M10×22

215

180

250

14.5

230

240

190

188

399

132S

3000

132

216

108

140

M12×28

265

230

300

14.5

270

275

210

213

464

132S

1500

132

216

108

140

M12×28

265

230

300

14.5

270

275

210

213

464

132S

1000

132

216

108

140

M12×28

265

230

300

14.5

270

275

210

213

464

132S

750

132

216

108

140

M12×28

265

230

300

14.5

270

275

210

213

464

132M

3000

132

216

108

178

M12×28

265

230

300

14.5

270

275

210

213

502

132M

1500

132

216

108

178

M12×28

265

230

300

14.5

270

275

210

213

502

132M

1000

132

216

108

178

M12×28

265

230

300

14.5

270

275

210

213

502

132M

750

132

216

108

178

M12×28

265

230

300

14.5

270

275

210

213

502

160M

3000

160

254

127

210

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

610

160M

1500

160

254

127

210

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

610

160M

1000

160

254

127

210

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

610

160M

750

160

254

127

210

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

610

160L

3000

160

254

127

254

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

655

160L

1500

160

254

127

254

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

655

160L

1000

160

254

127

254

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

655

160L

750

160

254

127

254

108

14.5

110

M16×36

300

250

350

18.5

320

330

255

260

655

180M

3000

180

279

139.5

241

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

691

180M

1500

180

279

139.5

241

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

691

180M

1000

180

279

139.5

241

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

691

180M

750

180

279

139.5

241

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

691

180L

3000

180

279

139.5

279

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

729

180L

1500

180

279

139.5

279

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

729

180L

1000

180

279

139.5

279

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

729

180L

750

180

279

139.5

279

121

14.5

110

M16×36

42.5

300

250

350

18.5

355

380

280

275

729

200L

3000

200

318

159

305

133

18.5

110

M20×42

350

300

400

18.5

395

420

305

763

200L

1500

200

318

159

305

133

18.5

110

M20×42

350

300

400

18.5

395

420

305

763

200L

1000

200

318

159

305

133

18.5

110

M20×42

350

300

400

18.5

395

420

305

763

200L

750

200

318

159

305

133

18.5

110

M20×42

350

300

400

18.5

395

420

305

763

225S

3000

225

356

178

286

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

815

225S

1500

225

356

178

286

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

815

225S

1000

225

356

178

286

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

815

225S

750

225

356

178

286

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

815

225M

3000

225

356

178

311

149

18.5

110

M20×42

400

350

450

18.5

435

470

335

812

225M

1500

225

356

178

311

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

841

225M

1000

225

356

178

311

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

841

225M

750

225

356

178

311

149

18.5

140

M20×42

400

350

450

18.5

435

470

335

841

250M

3000

250

406

203

349

168

140

M20×42

500

450

550

18.5

490

510

370

365

918

250M

1500

250

406

203

349

168

140

M20×42

500

450

550

18.5

490

510

370

365

918

250M

1000

250

406

203

349

168

140

M20×42

500

450

550

18.5

490

510

370

365

918

250M

750

250

406

203

349

168

140

M20×42

500

450

550

18.5

490

510

370

365

918

280S

3000

280

457

228.5

368

190

140

M20×42

500

450

550

18.5

550

580

410

400

968

280S

1500

280

457

228.5

368

190

140

M20×42

67.5

500

450

550

18.5

550

580

410

400

968

280S

1000

280

457

228.5

368

190

140

M20×42

67.5

500

450

550

18.5

550

580

410

400

968

280S

750

280

457

228.5

368

190

140

M20×42

67.5

500

450

550

18.5

550

580

410

400

968

280M

3000

280

457

228.5

419

190

140

M20×42

500

450

550

18.5

550

580

410

400

1019

280M

1500

280

457

228.5

419

190

140

M20×42

67.5

500

450

550

18.5

550

580

410

400

1019

280M

1000

280

457

228.5

419

190

140

M20×42

67.5

500

450

550

18.5

550

580

410

400

1019

280M

750

280

457

228.5

419

190

140

M20×42

67.5

500

450

550

18.5

550

580

410

400

1019

315S

3000

315

508

254

406

216

140

M20×42

600

550

660

635

645

530

1170

315S

1500

315

508

254

406

216

170

M20×42

600

550

660

635

645

530

1199

315S

1000

315

508

254

406

216

170

M20×42

600

550

660

635

645

530

1199

315S

750

315

508

254

406

216

170

M20×42

600

550

660

635

645

530

1199

315M

3000

315

508

254

457

216

140

M20×42

600

550

660

635

645

530

1276

315M

1500

315

508

254

457

216

170

M20×42

600

550

660

635

645

530

1309

315M

1000

315

508

254

457

216

170

M20×42

600

550

660

635

645

530

1309

315M

750

315

508

254

457

216

170

M20×42

600

550

660

635

645

530

1309

315L

3000

315

508

254

508

216

140

M20×42

600

550

660

635

645

530

1276

315L

1500

315

508

254

508

216

170

M20×42

600

550

660

635

645

530

1309

315L

1000

315

508

254

508

216

170

M20×42

600

550

660

635

645

530

1309

315L

750

315

508

254

508

216

170

M20×42

600

550

660

635

645

530

1309

355M

3000

355

610

305

560

254

140

M20×42

67.5

740

680

800

730

710

655

1476

355M

1500

355

610

305

560

254

170

M24×50

740

680

800

730

710

655

1506

355M

1000

355

610

305

560

254

170

M24×50

740

680

800

730

710

655

1506

355M

750

355

610

305

560

254

170

M24×50

740

680

800

730

710

655

1506

355L

3000

355

610

305

630

254

140

M20×42

67.5

740

680

800

730

710

655

1476

355L

1500

355

610

305

630

254

170

M24×50

740

680

800

730

710

655

1506

355L

1000

355

610

305

630

254

170

M24×50

740

680

800

730

710

655

1506

355L

750

355

610

305

630

254

170

M24×50

740

680

800

730

710

655

1506

IM B5安装及外形尺寸

B5（机壳无底脚，端盖有凸缘）

机座号

转速
（r/min）

安装尺寸（mm）

外形尺寸（mm）

轴伸

法兰

凸缘孔数

L(同轴)

L(强冷)

3000

M6×16

15.5

165

130

200

3.5

175

145

140

284

359

1500

M6×16

15.5

165

130

200

3.5

175

145

140

284

359

1000

M6×16

15.5

165

130

200

3.5

175

145

140

284

359

750

M6×16

15.5

165

130

200

3.5

175

145

140

284

359

90S

3000

M8×19

165

130

200

3.5

195

155

160

315

391

90S

1500

M8×19

165

130

200

3.5

195

155

160

315

391

90S

1000

M8×19

165

130

200

3.5

195

155

160

315

391

90S

750

M8×19

165

130

200

3.5

195

155

160

315

391

90L

3000

M8×19

165

130

200

3.5

195

155

160

340

416

90L

1500

M8×19

165

130

200

3.5

195

155

160

340

416

90L

1000

M8×19

165

130

200

3.5

195

155

160

340

416

90L

750

M8×19

165

130

200

3.5

195

155

160

340

416

100L

3000

M10×22

215

180

250

14.5

215

180

170

375

450

100L

1500

M10×22

215

180

250

14.5

215

180

170

375

450

100L

1000

M10×22

215

180

250

14.5

215

180

170

375

450

100L

750

M10×22

215

180

250

14.5

215

180

170

375

450

112M

3000

M10×22

215

180

250

14.5

240

190

188

399

460

112M

1500

M10×22

215

180

250

14.5

240

190

188

399

460

112M

1000

M10×22

215

180

250

14.5

240

190

188

399

460

112M

750

M10×22

215

180

250

14.5

240

190

188

399

460

132S

3000

M12×28

265

230

300

14.5

275

210

213

464

520

132S

1500

M12×28

265

230

300

14.5

275

210

213

464

520

132S

1000

M12×28

265

230

300

14.5

275

210

213

464

520

132S

750

M12×28

265

230

300

14.5

275

210

213

464

520

132M

3000

M12×28

265

230

300

14.5

275

210

213

502

558

132M

1500

M12×28

265

230

300

14.5

275

210

213

502

558

132M

1000

M12×28

265

230

300

14.5

275

210

213

502

558

132M

750

M12×28

265

230

300

14.5

275

210

213

502

558

160M

3000

110

M16×36

300

250

350

18.5

330

255

260

610

650

160M

1500

110

M16×36

300

250

350

18.5

330

255

260

610

650

160M

1000

110

M16×36

300

250

350

18.5

330

255

260

610

650

160M

750

110

M16×36

300

250

350

18.5

330

255

260

610

650

160L

3000

110

M16×36

300

250

350

18.5

330

255

260

655

695

160L

1500

110

M16×36

300

250

350

18.5

330

255

260

655

695

160L

1000

110

M16×36

300

250

350

18.5

330

255

260

655

695

160L

750

110

M16×36

300

250

350

18.5

330

255

260

655

695

180M

3000

110

M16×36

42.5

300

250

350

18.5

380

280

275

691

737

180M

1500

110

M16×36

42.5

300

250

350

18.5

380

280

275

691

737

180M

1000

110

M16×36

42.5

300

250

350

18.5

380

280

275

691

737

180M

750

110

M16×36

42.5

300

250

350

18.5

380

280

275

691

737

180L

3000

110

M16×36

42.5

300

250

350

18.5

380

280

275

729

775

180L

1500

110

M16×36

42.5

300

250

350

18.5

380

280

275

729

775

180L

1000

110

M16×36

42.5

300

250

350

18.5

380

280

275

729

775

180L

750

110

M16×36

42.5

300

250

350

18.5

380

280

275

729

775

200L

3000

110

M20×42

350

300

400

18.5

420

305

763

820

200L

1500

110

M20×42

350

300

400

18.5

420

305

763

820

200L

1000

110

M20×42

350

300

400

18.5

420

305

763

820

200L

750

110

M20×42

350

300

400

18.5

420

305

763

820

225S

3000

140

M20×42

400

350

450

18.5

470

335

815

878

225S

1500

140

M20×42

400

350

450

18.5

470

335

815

878

225S

1000

140

M20×42

400

350

450

18.5

470

335

815

878

225S

750

140

M20×42

400

350

450

18.5

470

335

815

878

225M

3000

110

M20×42

400

350

450

18.5

470

335

812

920

225M

1500

140

M20×42

400

350

450

18.5

470

335

841

904

225M

1000

140

M20×42

400

350

450

18.5

470

335

841

904

225M

750

140

M20×42

400

350

450

18.5

470

335

841

904

250M

3000

140

M20×42

500

450

550

18.5

510

370

365

918

979

250M

1500

140

M20×42

500

450

550

18.5

510

370

365

918

979

250M

1000

140

M20×42

500

450

550

18.5

510

370

365

918

979

250M

750

140

M20×42

500

450

550

18.5

510

370

365

918

979

280S

3000

140

M20×42

500

450

550

18.5

580

410

400

968

1050

280S

1500

140

M20×42

67.5

500

450

550

18.5

580

410

400

968

1050

280S

1000

140

M20×42

67.5

500

450

550

18.5

580

410

400

968

1050

280S

750

140

M20×42

67.5

500

450

550

18.5

580

410

400

968

1050

280M

3000

140

M20×42

500

450

550

18.5

580

410

400

1019

1101

280M

1500

140

M20×42

67.5

500

450

550

18.5

580

410

400

1019

1101

280M

1000

140

M20×42

67.5

500

450

550

18.5

580

410

400

1019

1101

280M

750

140

M20×42

67.5

500

450

550

18.5

580

410

400

1019

1101

315S

3000

140

M20×42

600

550

660

645

530

1170

1237

315S

1500

170

M20×42

600

550

660

645

530

1199

1266

315S

1000

170

M20×42

600

550

660

645

530

1199

1266

315S

750

170

M20×42

600

550

660

645

530

1199

1266

315M

3000

140

M20×42

600

550

660

645

530

1276

1343

315M

1500

170

M20×42

600

550

660

645

530

1309

1376

315M

1000

170

M20×42

600

550

660

645

530

1309

1376

315M

750

170

M20×42

600

550

660

645

530

1309

1376

315L

3000

140

M20×42

600

550

660

645

530

1276

1343

315L

1500

170

M20×42

600

550

660

645

530

1309

1376

315L

1000

170

M20×42

600

550

660

645

530

1309

1376

315L

750

170

M20×42

600

550

660

645

530

1309

1376

355M

3000

140

M20×42

67.5

740

680

800

710

655

1476

1549

355M

1500

170

M24×50

740

680

800

710

655

1506

1579

355M

1000

170

M24×50

740

680

800

710

655

1506

1579

355M

750

170

M24×50

740

680

800

710

655

1506

1579

355L

3000

140

M20×42

67.5

740

680

800

710

655

1476

1549

355L

1500

170

M24×50

740

680

800

710

655

1506

1579

355L

1000

170

M24×50

740

680

800

710

655

1506

1579

355L

750

170

M24×50

740

680

800

710

655

1506

1579

网站首页

关于海川

产品中心

解决方案

技术支持

新闻资讯

联系我们

MD系列助磁同步磁阻电机
