HD350系列同步磁阻驱动器
{HD350系列变频驱动器是一款通用高性能同步磁阻电机变频驱动器，主要用于控制三相交流同步磁阻电机、永磁辅助同步磁阻、永磁同步磁阻电机的速度和转矩。
立即咨询
产品概述：HD350系列变频驱动器是一款通用高性能同步磁阻电机变频驱动器，主要用于控制三相交流同步磁阻电机、永磁辅助同步磁阻、永磁同步磁阻电机的速度和转矩。HD350系列采用高性能的矢量控制技术，内置精准的同步磁阻电机参数辨识算法、领先的SVC无位置传感器控制算法及磁阻电机专用控制算法，具有优秀的动态特性、超强的过载能力和带载启动能力、集成通讯总线功能，支持多种PG卡等，组合功能丰富强大，性能稳定。可用于及各种自动化生产设备的驱动。
| 技术规范： |
| 输出功率 | 0.75-450kW |
| 输入电源 | 3PH 380V±10% 50/60Hz |
| 功能特性 | 控制电机类型 | 1）助磁同步磁阻电机(PmaSynRM)
2）同步磁阻电机(SynRM)
3）永磁同步磁阻电机(PMSynRM) |
| 控制方式 | 1、SVC无编码器矢量控制 2、FVC有编码器矢量控制 |
| 控制模式 | 1、速度控制 2、转矩控制 |
| 频率给定方式 | 1、面板控制 2、内部多段速给定 3、模拟量给定 4、高速脉冲给定
5、通讯给定 6、主辅运算给定 7、PID自动控制 9、摆频控制 |
| 频率输出范围 | 0~400Hz |
| 频率精度 | 数字指令 ±0.01％（-10℃～+40℃）模拟指令 ±0.01％（25℃±10℃） |
| 设定频率分辨率 | 数字指令 0.01Hz
模拟指令 1/1000最大频率 |
| 输出频率分辨率 | 0.01Hz |
| 速度控制精度 | ±0.5% |
| 过载能力 | G型机：150% 1分钟，180% 3秒； |
| 编码器支持 | 0：ABZ增量编码器 | 2：旋转变压器 |
| 1：ABZ+UVW增量编码器 |
|
| 启动方式 | 0：直接启动 1：速度跟踪再启动 |
| 启动预转矩 | 支持 |
| 加减速方式 | 0：直线加减速 1：S曲线加减速 |
| 停机方式 | 0：减速停车 1：自由停车 |
| 制动转矩 | 附加制动电阻可达150% |
| 用户可编程 | 内置简易PLC |
| 输入接口 | 模拟量输入 | 2个 |
| 普通数字量输入 | 5个 |
| 高速脉冲输入 | 1个 |
| 输出接口 | 模拟量输出 | 1个 |
| 普通数字量输出 | 1个 |
| 高速脉冲输出 | 1个 |
| 继电器输出 | 2个 |
| 通讯接口 | 485接口 | 1个 |
| 保护 | 保护功能 | 过压、欠压、电流限幅、过流、驱动过载、电子热继电器、过热、过压失速、负载短路、接地，欠压保护，输入缺相，输出缺相，对地及相间短路，电机过载保护等 |
| 其他 | 使用环境温度 | -10℃～+40℃ |
| 湿度 | 5～95% RH（无凝露） |
| 贮存温度 | -40℃～+70℃ |
| 使用场所 | 室内（无腐蚀性气体） |
| 安装场所 | 海拔不高于1000米，无尘、无腐蚀性气体和无日光直射。 |
| 振动 | 小于5.9m/s2(0.6g) |
| 防护等级 | IP20 |
| 规格表 |
| 产品系列 | 型号 | 输入电源 | 电源容量（kVA） | 输入电流（A） | 输出电流（A） | 适配电机（kW） | 净重(kg) |
| HD350 | T4P75GB | 3PH 380V 50/60Hz
电压范围：304～456V
电压失衡率：小于3%
频率失衡率：小于±5% | 1.6 | 3.7 | 2.5 | 0.75 | 1.8 |
| T41P5GB | 3.2 | 5.4 | 3.7 | 1.5 | 1.8 |
| T42P2GB | 4.8 | 7 | 5 | 2.2 | 1.8 |
| T4004GB | 6 | 10.7 | 9 | 4 | 1.9 |
| T45P5GB-E | 8.2 | 14.8 | 12.4 | 5.5 | 1.9 |
| T45P5GB | 8.6 | 15.5 | 13 | 5.5 | 3.1 |
| T47P5GB | 11.2 | 20.5 | 17 | 7.5 | 3.1 |
| T4011GB | 17 | 26 | 25 | 11 | 3.6 |
| T4015GB | 21 | 35.5 | 32 | 15 | 5.2 |
| T4018GB | 24 | 38.5 | 37 | 18.5 | 5.2 |
| T4022GB | 30 | 46.5 | 45 | 22 | 6.4 |
| T4030GB | 40 | 62 | 60 | 30 | 14.3 |
| T4037GB | 50 | 76 | 75 | 37 | 15.4 |
| T4045G | 60 | 92 | 90 | 45 | 17.4 |
| T4055G | 72 | 113 | 110 | 55 | 32.2 |
| T4075G | 100 | 157 | 152 | 75 | 34.8 |
| T4090G | 116 | 180 | 176 | 90 | 53 |
| T4110G | 138 | 214 | 210 | 110 | 53.1 |
| T4132G | 167 | 256 | 253 | 132 | 58.7 |
| T4160G | 200 | 307 | 304 | 160 | 61.2 |
| T4185G | 230 | 350 | 342 | 185 | 76 |
| T4200G | 250 | 385 | 380 | 200 | 77.1 |
| T4220G | 280 | 430 | 426 | 220 | 80 |
| T4250G | 320 | 500 | 480 | 250 | 105.2 |
| T4280G | 342 | 548 | 520 | 280 | 106.7 |
| T4315G | 395 | 625 | 600 | 315 | 107.9 |
| T4355G | 445 | 710 | 680 | 355 | 119.3 |
| T4400G | 500 | 760 | 750 | 400 | 120.8 |
| T4450G | 565 | 830 | 820 | 450 | 122.2 |

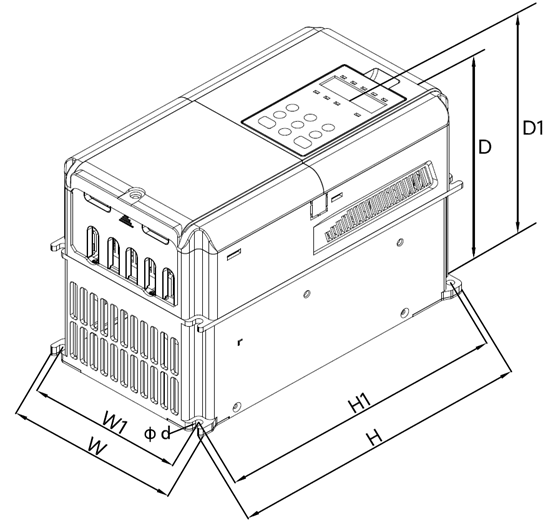

| 产品系列 | 型号 | H | H1 | W | W1 | D | D1 | d |
| HD350 | T4P75GB ~ T4004GB
T45P5GB-E | 186 | 175 | 126 | 115 | 156 | 166 | Φ5 |
| T45P5GB ~ T4011GB | 256 | 243 | 146 | 131 | 171 | 181 | Φ6 |
| T4015GB ~ T4022GB | 320 | 303 | 170 | 151 | 197 | 207 | Φ6 |
| T4030GB ~ T4037GB | 360 | 341 | 225 | 206 | 223.7 | 233.7 | Φ6 |

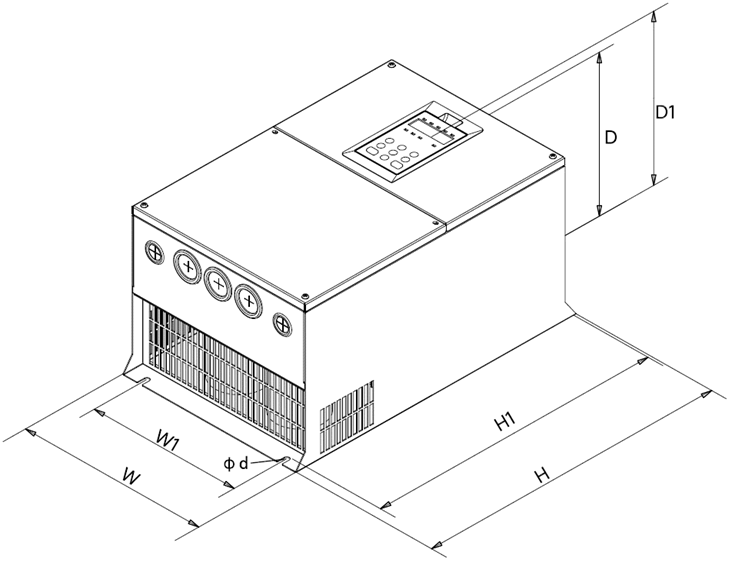

| 产品系列 | 型号 | H | H1 | W | W1 | D | D1 | d |
| HD350 | T4045G | 410 | 390 | 261 | 180 | 265 | 275 | Φ6.5 |
| T4055G ~ T4075G | 583 | 567 | 375 | 230(2×115) | 281 | 291 | 3×Φ8 |
| T4090G ~ T4160G | 756 | 740 | 460 | 320(2×160) | 335 | 345 | 3×Φ8 |
| T4185G ~ T4220G | 860 | 840 | 501 | 400(2×200) | 360 | 370 | 3×Φ13 |
| T4250G ~ T4315G | 985 | 962 | 700 | 500(2×250) | 350 | 360 | 3×Φ13 |
| T4355G ~ T4450G | 985 | 962 | 790 | 590(2×295) | 365 | 375 | 3×Φ13 |
