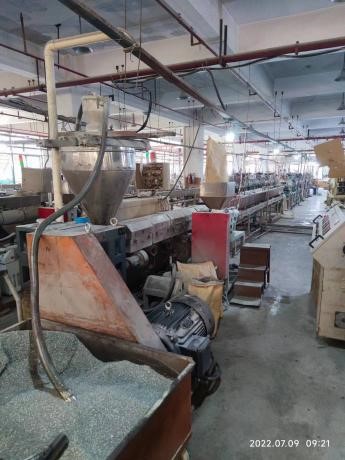

金华某装饰线条生产厂塑料挤出机改造
原驱动方案：
YX3-37kw-960rpm三相异步电动机+变频器，IE2能效

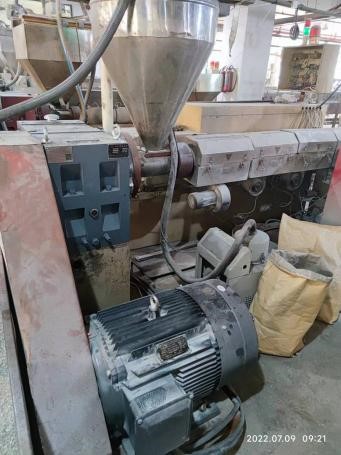

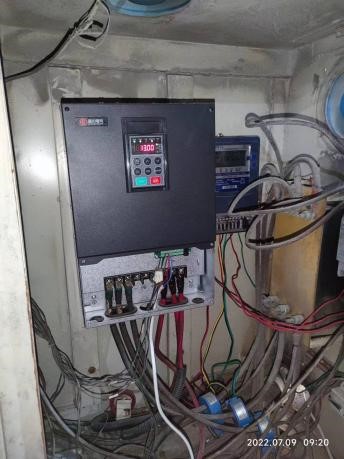

现驱动方案：HCM5助磁同步磁阻电机+HCD-G6同步磁阻驱动器， IE5能效
电机 | 海川HCM5电机 | 原异步YX3电机 | ||
型号 | 37kW-1000rpm | 37kW-960rpm | ||
运行转速 | 474rpm | |||
记录时间 | 电表度数 | 记录时间 | 电表度数 | |
kW·h | kW·h | |||
起始读数 | 23:30 | 52.9 | 23:30 | 60.3 |
截止读数 | 13:00 | 55.8 | 13:00 | 63.5 |
统计 | 13.5h | 116 | 13.5h | 128 |
每小时用电量 | 8.59 | 9.48 | ||
节电率 | 9.3% (电流互感器200/5) | |||
参数设置
现场的控制应用如下：0-10V的模拟量调速；4~20mA的模拟量速度反馈，远程启停控制。
参数设置 | |||||
参数号 | 设置值 | 含义 | 参数号 | 设置值 | 含义 |
P0-02 | 1 | 端子控制 | P0-10 | 50 | 最大频率 |
P0-03 | 2 | 主频率源X-AI1 | P0-12 | 33.33 | 上限频率 |
P0-09 | 0 | 运行方向 | P0-17/18 | 30 | 加减速时间s |
P6-00 | 1 | 正转 | P7-07 | 1 | AO1-运行频率 |
P7-10 | 20 | AO1零偏系数 | P6-18 | 0.8 | AO1增益系数 |
