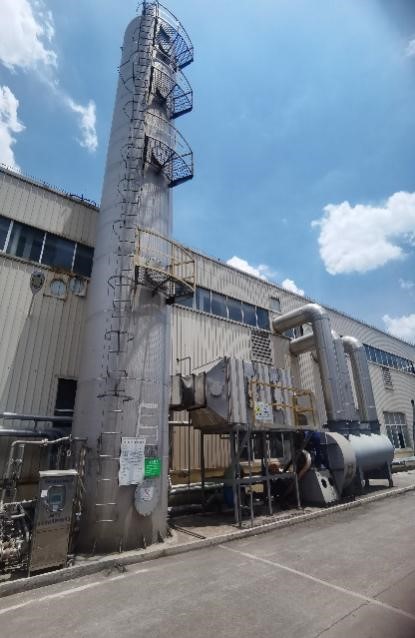

杭州建德某皮革厂-废气回收塔离心风机
原方案YE2-280S-4 75kw-1450rpm 异步电机IE2 能效 变频驱动
现方案 HCM5-280S-75-1500-T4-FITS助磁同步磁阻电机 IE5能效 变频驱动
参数 | YE2-异步电机 | 海川HCM5电机 | ||
运行转速 | 1370 | 1370 | ||
记录时间 | 电表读数 | 记录时间 | 电表读数 | |
kW.h | kW.h | |||
起始读数 | 7月9日 8:00 | 234900 | 7月12日 8:00 | 236376 |
截止读数 | 7月10日 8:00 | 236376 | 7月14日 8:00 | 239088 |
统计 | 24 | 1476 | 48 | 2712 |
每小时用电量 | 61.5 | 56.5 | ||
节电率 | 8.13% |

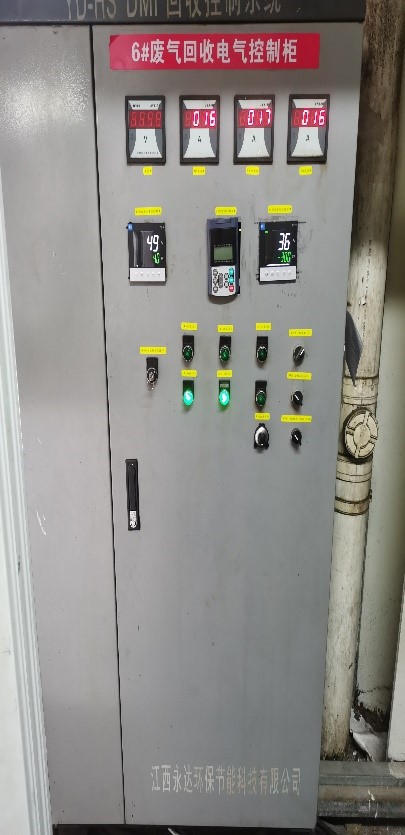

现场应用要求:
模拟量0~10V 手动模式调速,模拟量4~20mA自动模式恒压控制调速(外部pid控制),外部启停控制,手动模式与自动模式通过开关切换,手动模式检修模式下使用。

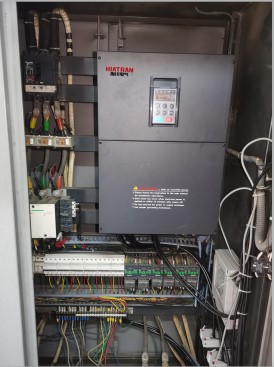

参数设置 | |||||
参数号 | 设置值 | 含义 | 参数号 | 设置值 | 含义 |
P0-02 | 1 | 端子控制 | P0-10 | 50 | 最大频率 |
P0-03 | 2 | 主频率源X-AI1 | P0-12 | 50 | 上限频率 |
P0-04 | 3 | 辅频率源y-AI2 | P0-17 | 180 | 加速时间s |
P0-07 | 01 | 频率源:主+辅 | P4-10 | 1 | 自由停车 |
P6-00 | 1 | X1-正转 | P6-18 | 2 | AI2最小输入2V |
